建築資料館の掲示板で下記のような質問がありました。
DXF＝AutoCAD での線種設定は
Jw_cad での線種設定と、随分違います。
Jw_cad で DXFの線種設定をそのまま取り入れる可能性としては、SXF対応拡張線種のユーザー定義部で指定するってパターンですが、Jw_cad は Jw_cad での変換規則があるので難しいでしょうね（DXFのこの線種は、Jw_cadのこの線種に振り分けされる、みたいなのが決まっているので）。ユーザー定義部も 16個までしか作れませんし、点の表現や、GAS LINEのようなことも出来ませんし。
AutoCAD LT 2000での 線種設定画面
最初はなにもない状態
[ロード]ボタンを押して、必要な線種を読み込む

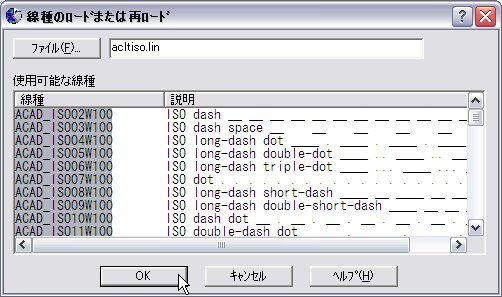

必要な線種を選択（反転表示）させて[OK]

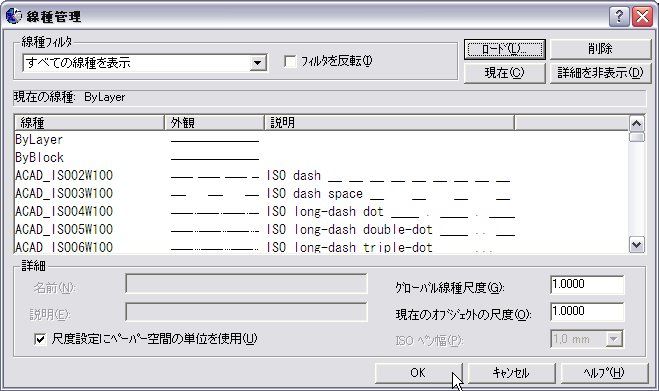

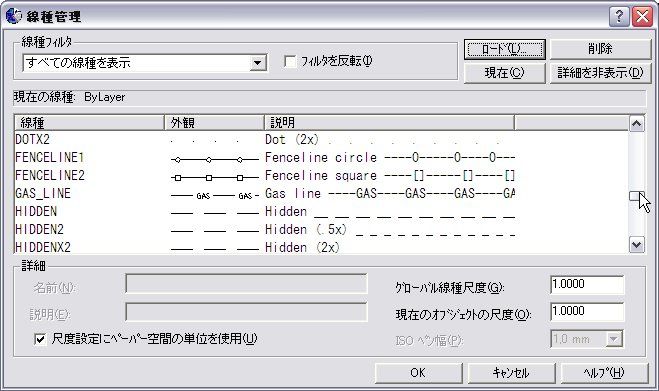

線種設定画面に反映（ロード）された状態
これでその線種が使えるようになります。
ですので、線種の数は自分でいくらでも指定できるシステムですし（Jw_cadのように、線種１～９、ランダム線種、倍長線種、SXF線種31個、と固定ではない）、線種の 短い線の長さ、点、文字をいれたりジグザグにしたり、という細かい設定がありますし、線種のファイルは 少しややこしいですが 自分でいくらでも作る事が出来ます。現実、いろいろなサイトで AutoCAD用線種ファイルがダウンロードできるようになっていたりします。
Jw_cad での基本線種は、短い線の長さを mm単位で指定することは出来ません。線種パターンと１ピッチ長さの指定。その長さ指定も基本はドット数指定で、mm単位長さ指定ではありません。mm単位指定をしたい場合は、SXFユーザー線種16個分ですね。しかし、よく利用されてきた線種名 CENTER とか DOT みたいなのは基本線種のほうで固定的に使用されてしまうとすれば、SXFユーザー線種のほうでは使えないような気もするし。なので、難しいと思いますね。
そういう細かいところもデータ互換性の整合性をとりたいのであれば、Jw_cad ではなく、AutoCAD や、AutoCAD互換なCAD（インテリCADとか？） を利用されるのが良いと思います。
