Jw_cad作者さんのサイトの掲示板で以下のような質問がありました。
http://hpcgi2.nifty.com/jw_cad/c-board.cgi?cmd=ntr;tree=36778;id=004

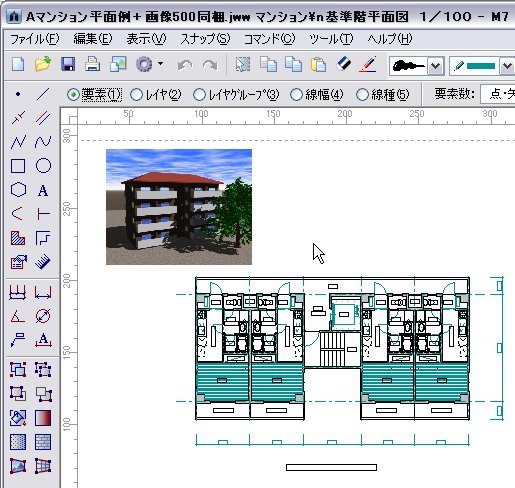

とりあえず、画像付き および 画像同梱 のJWW形式図面ファイルは、「M7 Ver.3.37」で開くことは出来ます。
そして、M7で DXF保存をします。オプション指定で 画像も出力する、にして、保存します。DXFでの画像＝IMAGE要素は、参照方式と埋め込み方式がありますが、M7では、参照方式に対応しているようです。なので、画像ファイルが別途同じフォルダに生成されますけれども、一緒に相手に渡せば、画像ファイルつきの図面として渡せます。

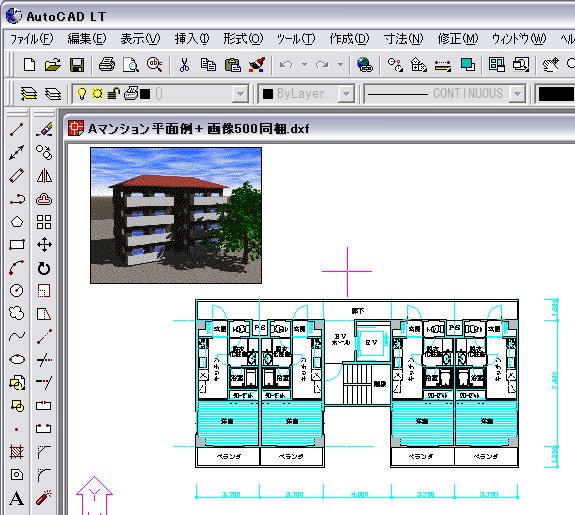

以下、AutoCAD LT にて開いてみた結果です。
Nakaharaさんの「JacConvert Ver.2.99a」では残念ながら画像同梱には対応していないようです。
ＪＷＷで渡す場合、バージョンアップ前はＪＷＷファイルと一緒に画像ファイルを付けていました。画像同梱になりその手間がなくなって大変ありがたいのですが、ＤＸＦ変換した場合はやはり画像は文字になってしまいます。これは画像同梱かどうかという問題ではなく、どうしようもないことなのでしょうか？教えてください。よろしくお願いします。
