ところでGSUにおいては2D-DXFはサポートされていませんが秋天越様の
プラグインLineDxf3mを使用させて頂きますとJw_cadにおいてもラインを
正確に再現できる事を確認しております。
作者様ありがとうございます。
画像のようにJw_cad ⇔ GSUが実現できるようです。
@REM 基点からの角度
@echo off
copy jwc_temp.txt temp.txt >nul
jgawk '{ if( /^^pt/ ) {a=atan2($3,$2)*57.2957795130823;{if(a^<0){a=a+360}};a1=int(a);a2=int((a-a1)*60);a3=(a-a1-a2/60)*3600;a3=int(a3*10+0.5)/10;b=sqrt($2**2+$3**2);b=int(b*10+0.5)/10;print"ch ",$2" ",$3," 10 0 //\/i/i//\/i/i"" a1,"°",a2,"’",a3,"” " b }}' temp.txt "> jwc_temp.txt
del temp.txt
goto END
REM #jww
REM #cd
REM #h1
REM #hc 各点までの基点からの距離と角度作図
REM #0 基点クリック
REM #g1
REM #e
:END
特集１ ついに来た！など
3次元CAD実務時代到来ガイド
・3次元CADが実務で使えるようになってきた
・ArchiCAD事例
空間検証で確信した3次元設計の可能性
・Autodesk Revit Building事例
プレゼン力の向上でコンペの成功率をアップ
・Bentley Architecture事例
すべての建築情報を3次元モデルに集積
・3大建築3次元CADのモデリング操作を体験！
・デザインの自由度の高さと膨大な機能を誇る、
ArchiCAD 11
・ファイル共有機能など複数ユーザー間での活用に効果的な
Revit Architecture
・建築的な振る舞いを持つオブジェクトが特徴
Bentley Architecture
・3次元設計の新たな基準を示す
「3次元モデリングのガイドライン」
特集２ ユーザーツールバーで
自分好みのJw_cad 6を作る！
Jw_cad Version 6.00で搭載された［ユーザー］ツールバー
を使い より使いやすい画面レイアウトを追求した
ユーザー７人の珠玉のアイデアを紹介
特集３ あなたのCGリフォームします！
VectorWorks的ビフォー→アフター
・CGリフォーム１●NURBSモデリングでデザイナーズ家具
を作る
・CGリフォーム２●テクスチャを設定して素材感を表現する
・CGリフォーム３●光源に配慮して空気感を演出する
・CGリフォーム４●ラジオシティで写実的な画像に仕上げる
特集４ ユーザー視点で徹底検証
設備CAD最前線！
CRAFT-CAD Ver.4／CADEWA Evolution Ver4.0／
CADWe'll Tf@S207／Brain Gear 2008 PLUS／
FILDER_PLUS V1.9／Design Draft Version3.1
特集５ プロダクトデザインから建築模型まで
３次元出力機がアツい！
切削タイプと積層タイプ／若手建築家が活用する
3次元出力機
おそらく、コマンドラインからでも動くと思います。と書きましたが、DOSプロンプト（コマンドプロンプト）やショートカットを作成してパラメータを指定して実行しようとしているのですが、うまく行きません。う〜ん、謎です。

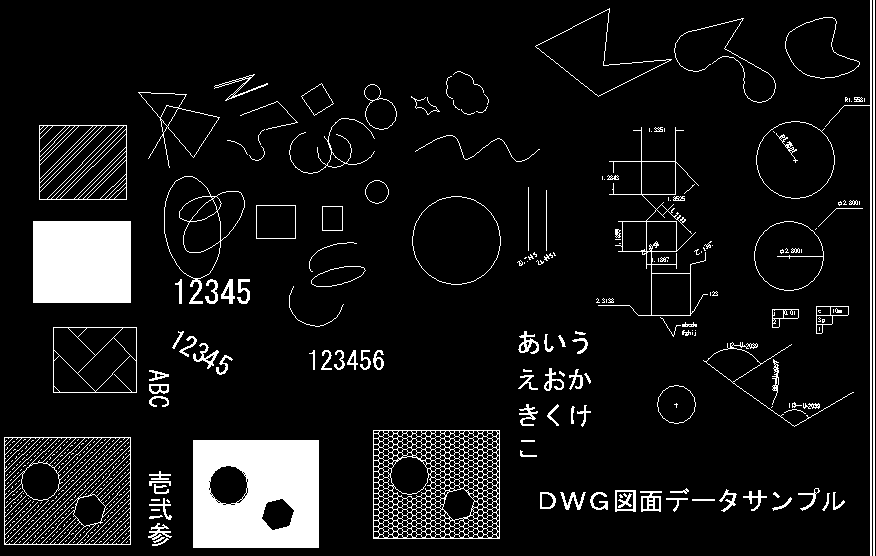

とりあえず以前AutoCAD LT 2008体験版で検証のために作った落書きデータ(*.dwg)をこの「AnyDWG」で R12-ASCII-DXFに変換して、JacConvert 2.88b で開いてみました。です。
・アルファベットの縦字が縦字にならない（AutoCAD LT 2000ではOK）
・グローバル幅のあるポリラインは、幅が無くなる（AutoCAD LT 2000ではOK）
・幾何公差の記号がおかしい（AutoCAD LT 2000では見えてます）
EXPLODED2という文字スタイルで gdt.shxというフォントを使用しているため
・角度寸法の「°」が「−U+2039」に化ける。多分 UniCode指定と思いますが
R12であれば「%%d」にして欲しいような気もしますが〜
それ以外は、結構良い感じです。
スプライン、ハッチングも出来ているようです。

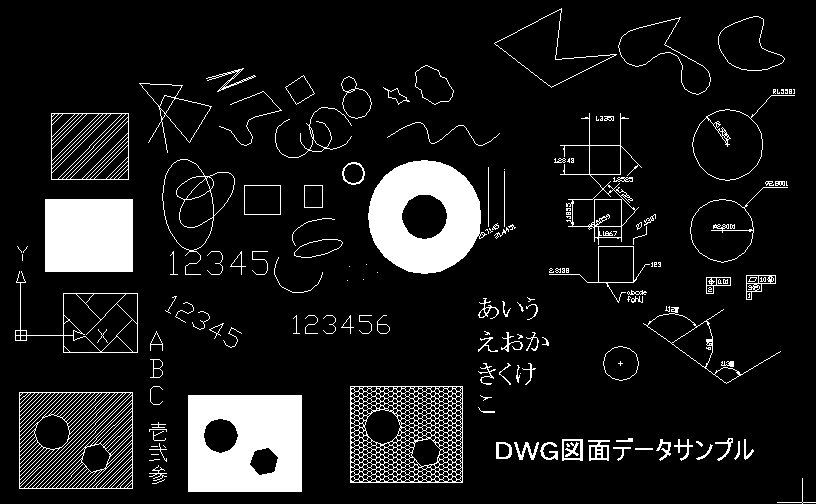

AutoCAD LT 2000で開いた時には、文字スタイル EXPLODED0、EXPLODED1のフォントが指定されていませんので、文字が「?」に化けてしまいますので、文字スタイル管理でフォントを指定すれば見えるようになります。

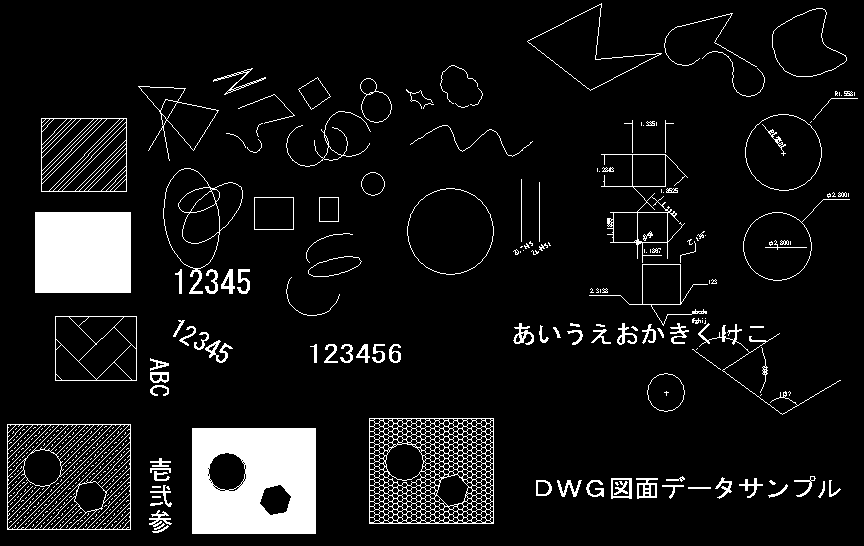

「AnyDWG」で R13-ASCII-DXFに変換して、JacConvert 2.88b で開いてみると
・アルファベットの縦字が縦字にならない（AutoCAD LT 2000ではOK）
・グローバル幅のあるポリラインは、幅が無くなる（AutoCAD LT 2000ではOK）
・幾何公差が無くなる。
・角度寸法の「°」が「?」に化ける。
・マルチテキストの自動改行が消えて１行になる。
・引出線の形状が変わる
という具合になりますので、R13よりは、R12の方がいいような気はします。
