2009年11月28日

[JWW] 座標測定結果を・・・？

Jw_cad作者さんのサイトの掲示板で以下のような質問がありました。
JWCADで座標測定した数値を直接座標通信プログラムに入れたい
http://hpcgi2.nifty.com/jw_cad/c-board.cgi?cmd=one;no=36088;id=004
その「座標通信プログラム」というのが、どういうものか、にも依ると思いますけれども、座標ファイル機能で、座標ファイルを作成して、そのプログラムで開くとか、座標の表を作図して、文字コマンドで範囲選択して、云々するか、、、
で対応出来なければ
外部変形を作るか・・・
或いは、
図面ファイル又はJWWクリップボードを開いて、座標を抽出して、そのプログラムへ受け渡すプログラムを作るか・・・こちらは少し大掛かりになるかも。

にしても、やっぱり、その「座標通信プログラム」というのが、どういう受け渡しを可能にしてくれるのか、に依るので、何ともコメントしづらいですね。

編集者: AFsoft World | このブログのURL |この記事のURL

2009年11月28日

[JWW] 外部変形のバッチファイル

Jw_cad作者さんのサイトの掲示板で以下のような質問がありました。
外部変形のbatファイルに関してに教えていただきたいです。外部変形実行時にｊｗ上部に９種のボタンを出し、選択したボタンによりJWC_TEMP.TEXTデータを書き換えるデータを作ったのですが、９種を選択する前に選択条件を追加したいのですが、可能でしょうか？
外部変形実行
↓
上部に４種のボタン表示
↓
４種のボタンのうち４つ目を選んだら上部に９種のボタン選択画面が出て選択したものによりJWC_TEMP.TEXTデータの書き換え方法を変更
という事がしたいです。
REM #hm を２回使うのかとも思ったのですがよくわかりませんでした。よろしくお願い致します。
http://hpcgi2.nifty.com/jw_cad/c-board.cgi?cmd=ntr;tree=16029;id=003
私の外部変形でも、別のバッチファイルに飛ばすっていうものは作りましたけれども、作っているうちに、あんまり複雑になるのもいやだな～とか、自分で後で分りにくくなるのもいやだな～とか、で、
私は Delphi でプログラミングしてますので、GUI でイロイロなことが出来ますから、そっちで各種の指定や入力を出来るように、みたいな感じに考えてしまいがちですが、
実際問題、使う側からすると、Jw_cad の画面だけで事が済む方がいいのか（バッチファイルの編集や、外部変形のコントロールバーだけで処理が済む方がいいのか）、GUIな画面が出てそっちで出来る方がいいのか、よく分らなかったりします。
まぁ、あまり気にせず作ってますけど。

編集者: AFsoft World | このブログのURL |この記事のURL

2009年11月28日

Inkscape 0.47 安定版

ヤギＰさんとこと、その前にもどこかで
Inkscape 0.47安定版が出たとのことなので
ダウンロードして入れてみました。
http://www.inkscape.org/

前に入れた時は、こちらのPCでは、重すぎて、というよりも、ほとんどフリーズ状態で、まともに動かなかったんですが、今回は、重いとはいえ、取りあえず動きました。

Jw_cad で「Ａマンション平面例」をPDFにしたものを、開いて、dxfで保存をして、再度 Jw_cad で開いてみたり。（上下反転！？）
画像ファイルを開いて、ビットマップトレースをして、dxfで保存をして、JacConvert で 変換をして、Jw_cad で開いてみたり。

編集者: AFsoft World | このブログのURL |この記事のURL

2009年11月28日

[JWW] 画像同梱をし他PCで閲覧可能？

Jw_cad作者さんのサイトの掲示板で以下のような質問がありました。
画像同梱を行うと画像データーは他のパソコンからも見る事が
可能ですか？
http://hpcgi2.nifty.com/jw_cad/c-board.cgi?cmd=one;no=36079;id=004
その「他のパソコン」に、Jw_cad 7.00β　が入っていて正常動作できているという事、画像の種類（形式・拡張子）が BMP 以外の場合、その「他のパソコン」に、それ用のSusieプラグイン（の安定バージョン）が入っているという事、という最低条件が満たされていれば可能だと思います。

あまり巨大な画像ファイルだとうまく行かないケースもあるかもしれませんが・・・

ですがまぁ、7.00βはまだ評価版ですから、仕事で利用するのは正式版が出てからのほうがいいと思います。

編集者: AFsoft World | このブログのURL |この記事のURL

2009年11月28日

[JWW] 建築図面が欲しい？

Jw_cad作者さんのサイトの掲示板で以下のような質問がありました。
小生はCAD入門者です。厚かましい御願いで申し訳ありませんが、レイヤ分けしたJW-CADの建築図を頂きたく投稿しました。宜しく御願いします。
http://hpcgi2.nifty.com/jw_cad/c-board.cgi?cmd=ntr;tree=16026;id=003
ネットで検索すると見付かるかも。JWW情報館や建築資料館などのリンクから辿って探す方法もあるかもしれません。

ところで、そういう図面ファイルがあって、どういう風にレイヤを利用しているのかを見たい、という以外に、どんな目的があるのでしょう？　作図の練習をしたいのであれば、勉強用な、図面の掲載されたような本というのは売ってると思いますので、そういうのを見ながら自分で作図して練習したほうがいいと思うんですけれど・・・

編集者: AFsoft World | このブログのURL |この記事のURL

2009年11月28日

[JWW] キー操作

Jw_cad作者さんのサイトの掲示板で以下のような質問がありました。
基点変更のｺﾏﾝﾄﾞを、ｷｰﾎﾞｰﾄﾞに割り振りたいのですが出来ますか。これだけが、マウス操作になってしまいます。
http://hpcgi2.nifty.com/jw_cad/c-board.cgi?cmd=ntr;tree=16017;id=003
SendKeyなツールを作って使ってみるとよく思うんだけれども、Jw_cad って、キーで押せないボタンというのが結構沢山あります。マウスだとクリックできるんだけれども、フォーカスをあててスペースキーとかが出来ないボタンがあります。これは一体、何なんだろうって思うこともあるんだけれども、基本的に、Jw_cad は、マウス操作を主体としているソフトなんだと思います。

ちなみに
自分でプログラムを作っているときも、TabOrder を指定し忘れたり、アクセラレータキーを割り振るのを忘れていたり（敢えて付けてなかったり）、DefaultキーやCancelキーを指定し忘れたり（敢えて指定しなかったり）、という事もあるんで、あまり人の事はいえないんですけど～

編集者: AFsoft World | このブログのURL |この記事のURL

2009年11月27日

ライノセラス Rhinoceros 4.0

ちょっと興味があったので、
ライノセラス　Rhinoceros 4.0　の評価版をダウンロードしてみました。
http://www.rhino3d.co.jp/

昔、2.0 だったかの頃に、パドマガだったかCAD＆CGだったかに体験版があって、それを少し触ったことがあったんですが～

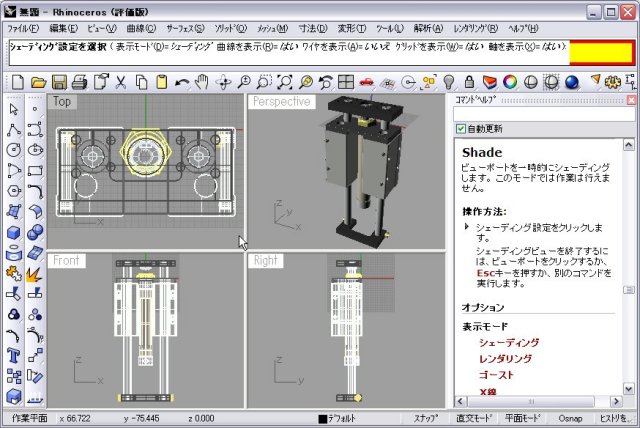

で、IGES と STEP が読めることを見てたりしてました。
IGESはちゃんとカラーで出ていたけれども、オブジェクト色となっていて？、そのままシェーディングは出来るんだけれども、レンダリングするとモノクロになってしまいました。設定で「オブジェクト色」にしてもどうもダメ、光源の問題でもなく、マテリアルを指定しないといけないみたいなんだけども何か機能が多すぎてよく分からないというか・・・　でも標準機能のレンダリングはいまいちなので、別途、レンダラーを購入するという感じの様子です。モデラーとして利用するのなら充分にＯＫかもしれません。
20091127a
でもIGES/STEPビューワーとして評価版を利用させてもらうっていうのは良いかも？などと思いつつ、でも購入は無理かな～等と思ったりして。

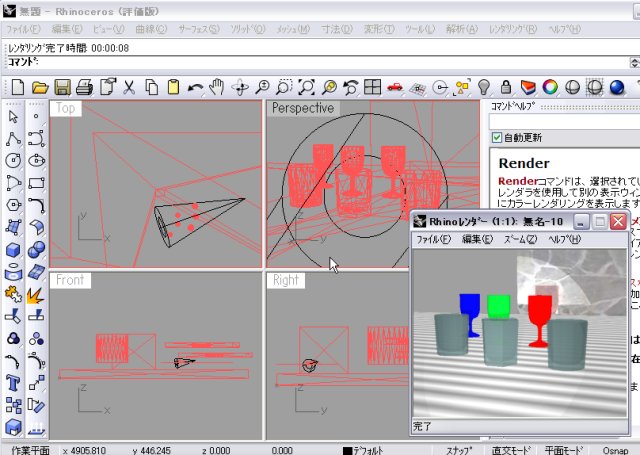

スケッチアップのデータも開ける様子です。こちらはマテリアルとして開けているようです。
20091127b

編集者: AFsoft World | このブログのURL |この記事のURL

2009年11月27日

[JWW外変] 放物線作図

Pcataに、外部変形アプリケーション
p124_放物線作図 を公開しました。
http://p-cata.from.tv/jwwgapp/p124.html
Jw_cad 上で放物線（２次曲線）を作図するための外部変形アプリケーションです。Jw_cad 標準機能の曲線作図機能にも「２次曲線」の作図は可能となっていますが、基準線（Ｘ軸となる線）を選択する必要があります。本外部変形では、頂点・始点・終点を指定し、これらを通過するような放物線の作図を行います。基準線は内部で算出しますので作図／選択は行いません。
　
現在のレイヤグループ（書込みレイヤグループ）、現在のレイヤ（書込みレイヤ）、現在の線色・線種・線幅で作図されます（水平軸となる線は補助線色で作図されます）。曲線属性にはしていません。

という訳で、先の放物線（２次曲線）の件の外部変形を作ってみました。１点は頂点だったんですね（見落としてました）。頂点と始点と終点の指定で作図、つまり、基準線は分らない場合、というのは、以外に結構やっかいでした。基本機能で作図するのは結構大変だろう、という事で、プログラミングしてみました。

編集者: AFsoft World | このブログのURL |この記事のURL

2009年11月26日

[JWW] ２本の線を１本に？

Jw_cad作者さんのサイトの掲示板で以下のような質問がありました。
たとえば『L』形の２本の線があった場合（縦の線と横の線）２本の線を結合して１本の線とすることはできるのでしょうか？宜しくお願いします。
http://hpcgi2.nifty.com/jw_cad/c-board.cgi?cmd=ntr;tree=36066;id=004
「Ｌ」を１本化するとして、「＼」にしたいのでしょうか？
であれば・・・
パラメトリック変形でコーナー周辺を選択し、基点変更でコーナー端点をひろって、底辺右端点を指定して変形。ただしこのままだと２データあることになるので、そのあと、データ整理で、重複整理。-1 されると思います。

そうじゃなくて、１つのかたまりとしたいのなら、曲線属性にする、ってパターンですが、AutoCAD の「ポリライン」とは若干感覚は違うので、なんともいえねぇ～ですけど。

編集者: AFsoft World | このブログのURL |この記事のURL

2009年11月26日

[JWW] WindowsMeでプリンタを使いたい

Jw_cad作者さんのサイトの掲示板で以下のような質問がありました。
win-meの古いpcでjwを使用してますが、この度最新プリンターを使いたくてcanonのmpシリーズをと思ったら、meではドライバーが無くて使えないと聞きました。動かせるドライバーは無いものか、ご存知の方おられればお教え願いませんでしょうか。
http://hpcgi2.nifty.com/jw_cad/c-board.cgi?cmd=one;no=36060;id=004
まずは、キャノンのMPシリーズのWindowsドライバ対応一覧は下記
http://cweb.canon.jp/drv-upd/multipass/mp-win.html
ドライバを提供できるのは、一般的には、そのメーカーだけ、
なので（プリンタ記述言語が非公開の独自パターンな場合は特に）
上記に無ければ、無い、でしょう。
上記にドライバがあるプリンタを選択すればいいと思います。

或いは、もうそろそろPCの買い替えも考えた方がいいかも？
Jw_cad が Ver.7になったら、WindowsMeでは使えなくなりますし。
[JWW FAQ ROOM]
http://jwwfaq.undo.jp/faq08_07.html

編集者: AFsoft World | このブログのURL |この記事のURL
