2009年03月28日

[JWW] P21保存時に文字範囲高エラー？

Jw_cad作者さんのサイトの掲示板で下記のような質問がありました。
ＤＸＦから読み込みＪＷＷデータ上で書き込み修正しＪＷＷで保存後、さらにｐ２１に保存したところ、文字範囲高に範囲外の値を設定しています、との表示がでました、これは何かのエラーでしょうか、修正方法あれば教えて下さい。ＪＷＷ6.11aです
http://hpcgi2.nifty.com/jw_cad/c-board.cgi?cmd=ntr;tree=33550;id=004
SXF Ver.3.1仕様によれば、文字範囲高の指定範囲は「0＜高さ＜1.0×10^15」となっていますので、いくら何でも最大を超えるとは思えません。となれば、最小の方、文字高さが「0」やマイナス値になっているような文字データがあるのではないでしょうか？
Jw_cad ではそんなデータは作れませんけれども、試しに文字を描いて DXF保存を行い、DXFファイルをエディタで開いて、文字高さの値と縦横比率の値をマイナス値にしてみました。すると・・・

元絵
20090328a

DXF保存をして、内容を変えて、Jw_cad で開いたところ
20090328b

P21保存をすると・・・
20090328c

という感じでしょうか？

文字高さだけをマイナス値にしたり、縦横比率だけをマイナス値にすると、その文字は読み込まれませんでした。文字がないのでP21保存時のエラーも出ないです。

編集者: AFsoft World | このブログのURL |この記事のURL

2009年03月27日

[JWW] データ容量の最大値？

建築資料館の掲示板より
今作図のJWW CADの　DISK 上のサイズは、15.7MBありますが、今後DATA
が増えますが、JWW CADのDATAは最大どのぐらいまで、作動可能でしょうか？
不安なため、何方か教えて頂けませんか。
http://www.ath-j.com/cbbs2/cbbs.cgi?mode=all&namber=38922&type=0&space=0&no=1
32bitアプリなJw_cadは Visual C++ 5 で作成されているそうですが、Jw_cad がどういうメモリ管理をしているのかは分りませんけれども、確か、１つのメモリヒープのMAXは 2GB までだったような記憶があります。無論、システム上のしがらみ等でこれより少なくなるかもしれません。
だから、PCに何十GB,何百GBのメモリを積んだり、仮想メモリで何TB用意したとしても、それをフルフルに使うようなデータというのは作成出来ないと思います。Jw_cad の 64bit版が出たとしても、そんなデータを描画するVGAなり何なりが相当に高速化されていないとマトモに作業は出来ないと思いますけれど（まぁ全要素を画面に描画する訳ではありませんから”やりよう”だと思いますけど）・・・

編集者: AFsoft World | このブログのURL |この記事のURL

2009年03月27日

移動・複写の連続作業

■URL：Jw_cad 相談室－その２

　図形Ａを移動した後、つぎに図形Ｂを移動そして図形Ｃ、Ｄ、Ｅ・・・と
連続して異なる図形を移動させる場合、図形Ａをした後に図形Ｂを移動する
ために、移動アイコンをもう一度クリックしなければいけないのでしょうか？

　JＷＣみたいに移動が常に選ばれた状態で図形Ａを移動し終わればＡの範囲が
解除される設定が知りたいです。




　
　まず　ボタン派の人であることがわかりますね。
　私の場合は　移動後、【M】を押して、再度【移動コマンド】に行くため、この内容が非常にわかりにくかったです。

　A図形を移動した後、B図形を
　クロックメニュー左4：00am（範囲選択）→B図形を囲み→
　クロックメニュー右or左7：00am（複写・移動）→
　（複写になっている場合は、クロックメニュー左1：00pm、移動）
　B図形を移動→C図形を･･･（上に戻る）
　という方法が最速かと思います。


　これがベストアンサーなんでしょうか？クロックで試してみました。
　なるほど　(￣∇￣(＿ ＿(￣∇￣(＿ ＿ ) ウンウン

　こうしてまた　一つクロックメニューの一つを　覚えればいいわけで・・・

　

『再選択』というコマンドが移動・複写の中にあればいいと思いますがー。


　移動コマンド、複写コマンドに、再選択が　あれば　確かに便利なるかと　おもいますね。
FC2ランキング




編集者: ■現場のJW+Web2.0■ | このブログのURL |この記事のURL

2009年03月26日

そろそろ持ち歩く時代なのかな？

　さて　ここ数年で　いろいろなものがポータブル化されてきました。

　Webブラウザ、メーラーいろいろありますよね？
　Jw_cadもUSBメモリで持ち歩けるのかな？たしか・・・

　さて　そんなことで、ポータブル化について　そろそろ考えたので、自分用のメモを・・・

■URL:Firefoxに関する記事一覧 : ライフハッカー

　Windowsのみ：USBドライブから起動できるフル機能アプリパッケージ『PortableApps.com Suite』">『PortableApps.com Suite』が更新されました！　
　メニューがかっこよくなり、カスタマイズメニューが増え、役に立つフリーウェアの数々も含まれています。
　新しいテーマでは、透明度やマウスオーバー効果、表示関連の改良も。しかも、次のリリースでは自分でテーマを作成できる、とのこと。



　PortableApps.com - Portable software for USB drives
　RSSフィードも配信してます。

　さて　お金に余裕が出来たら　ポータブル化にでも　ちと　のりだそうかな・・・・

編集者: ■現場のJW+Web2.0■ | このブログのURL |この記事のURL

2009年03月23日

Jw2.5Dでパース


　パース作成時間15分　(;￣ー￣A アセアセ・・・
　Jw2.5Dにて・・・・お友達の事務所です。

　2.5Dにして、玄関の庇を適当につけて、出してきて。

　シャッター開口はHをあと400mm大きくするのと、シャッター前に庇をつける。

　（玄関上部のSUS製作庇と　同形状で）

　
　ということで、完了したので　あとの工事　状況はおいおい・・・・(;￣ー￣A アセアセ・・・


　あくまで　おいらは設計のお手伝いだけで、工事しません。図面と見積もりまでです。

　5月中ごろには　完成かな？

編集者: ■現場のJW+Web2.0■ | このブログのURL |この記事のURL

2009年03月20日

[JWW] p21保存がうまく出来ない？

Jw_cad作者さんのサイトの掲示板で下記のような質問がありました。
jww→p21に変換しようとすると
複合図形が設定されていません処理を中断します。
フィーチャID＜-＞複合図形名＜-Glay-ｆ-＞
フィーチャ名＜SFIG_LOCATE＞
30002：SFIG_LOCATE
と表示画でます。ブロック図形は一切使っていないのですが何か原因があるのでしょうか？変換が上手くいかなくなってしまって困っています。
http://hpcgi2.nifty.com/jw_cad/c-board.cgi?cmd=one;no=33508;id=004
↓こういうのでしょうか？
20090320a

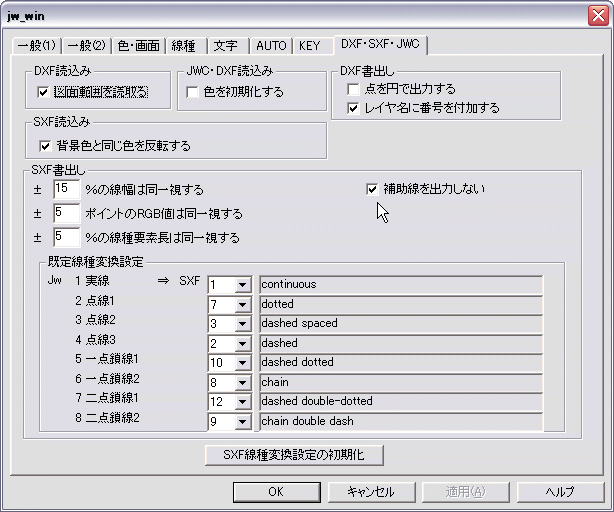

ブロック図形を使ってなくてもレイヤグループを使っているのなら複合図形として保存されるかもしれませんけど、とりあえず、レイヤグループ[F] に補助線だけ作図していて、↓の補助線を出力しない　にチェックオンしている、っていう可能性は？
20090320b

編集者: AFsoft World | このブログのURL |この記事のURL

2009年03月20日

[JWW] JWCファイルが読めない？

Jw_cad作者さんのサイトの掲示板で下記のような質問がありました。
10年くらい前のjw_cad(dos)のデータをjwwで読み込むにはどうしたらいいのでしょうか？
http://hpcgi2.nifty.com/jw_cad/c-board.cgi?cmd=ntr;tree=33516;id=004
普通はそのままJw_cadで開けると思いますが～　ファイル一覧から選択して開けないって事であればデータが壊れている可能性はあるかも？　とか　JW_CAD(DOS版)でデータ保存をする際に直接FDへ保存をするとマズイって話があったような　とか　そんな事を思っていたんですが
上記の方法でチャレンジしましたが、ファイル名すら出てきません。
との事だけど、エクスプローラでも見る事が出来ないのかなぁ？とか思ってて
jwc(dos版)はFDに保存してあります。そのFDに保存しているデータが
全て読み込みすることができません。どうやらPC本体のFDの調子が悪いみたいです。そちらのほうをチェックしてみます。
との事だけども、フロッピーディスクの問題でもなく、フロップーディスク装置をクリーニングしてみる等の話でもないのであれば、ひょっとして、
そのJW_CAD(MS-DOS版)のパソコンって、NEC PC-98シリーズかな？　で、フロッピーディスクは 1.25MB でフォーマットされているのを使っていたりして。で、Windowsのパソコンのフロッピーディスク装置は、２モードだったりすると読めないし、３モードであっても、3comドライバを入れていないと読めなかったり。

編集者: AFsoft World | このブログのURL |この記事のURL

2009年03月18日

DXFファイルが見れない？

Jw_cad作者さんのサイトの掲示板で下記のような質問がありました。
昨日、DXF（2007）形式で保存されたデータを開いたところ、何も入っていませんでした。DXF（R12）形式でないといけないことは知っています。
今回の質問は、何もないのはどうしてか教えてほしいのです。たとえば、文字化けするとか、あるいは線がめちゃくちゃになるとか、データを開けませんなどメッセージが出るとかであれば、なんとなくわかるのですが・・・・レイヤボタンのところを見ても、赤いラインが出てません。ファイルサイズは、790KBになってます。拡大、縮小してどこかにないか探しましたが何もありませんでした。まったく、表示できない形式という事でしょうか？
http://hpcgi2.nifty.com/jw_cad/c-board.cgi?cmd=one;no=33483;id=004
まずは、本当に読み込めていないのかどうかを確認するのなら、設定→基本設定　の　一般(1)　の画面下の線数などが全て「0」になっているかどうか、を確認ですね。

次に、本当に中身のあるファイルなのかを確認するため、AutoCAD や DWG TrueView などで開いてみる。ZOOM ALL する。

Jw_cad が読み込めないデータ要素ばかりを使って作図していないかどうか。
・スプライン曲線要素
・ハッチング要素
ライトウェポンポリラインは　どうだったっけ？
・3DFACE（３次元の面データ）
・SATな中身のファイル
・ExpressTools
など？

何のデータなのか分りませんが、その辺からある程度は類推出来るかもしれないですね。３次元のDXFであれば試すまでもなく最初から無理っぽい気はしますので。

あ、そうそう、バイナリのDXFだとどうだったっけ・・・？
忘れました。
あと海外モノのDXFで、エラー？して中断されてるって可能性も？

編集者: AFsoft World | このブログのURL |この記事のURL

2009年03月17日

M7 Ver.3.32 Release!

博山さんの汎用2D-CAD「M7」（シェアウェア）が、
Version 3.32 にアップデートされました。
http://www.farchi.jp/filemgmt/index.php?id=655

添付ドキュメントより抜粋～
【前バージョンからの変更点】
・切取コピーコマンド、「トリミング」「コピー」サブコマンドを追加
・DXF出力、寸法の塗り潰し矢印に対応
・JWW読込、画像の回転に対応
・JWW書込、画像の回転に対応
との事です。

画像回転といえば、そういえば「AFJWV」は何もやってません～

編集者: AFsoft World | このブログのURL |この記事のURL

2009年03月16日

先日のAUG-JP線種が～の件

スプライン曲線だそうだ。

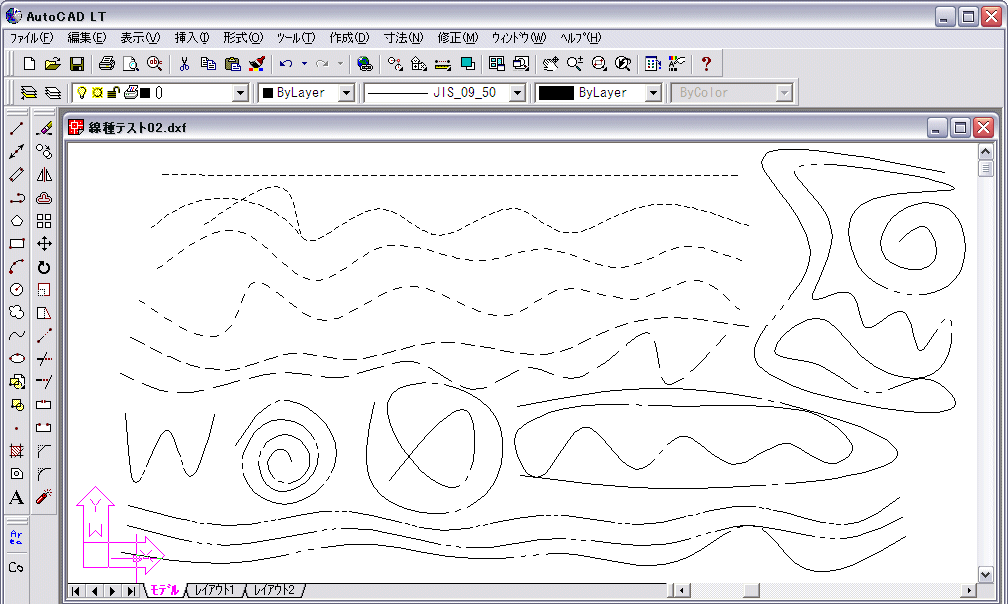

とりあえずラクガキも～ど。
20090315a

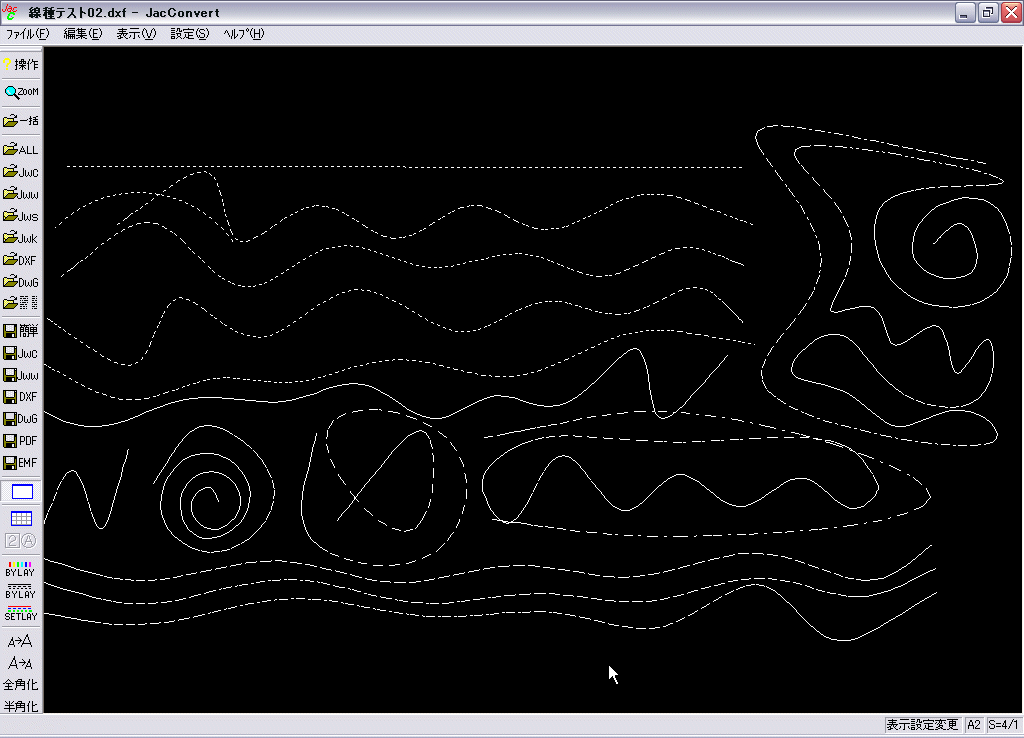

2000形式DXF保存をして、JacConvert 2.94h で開く～
20090315b

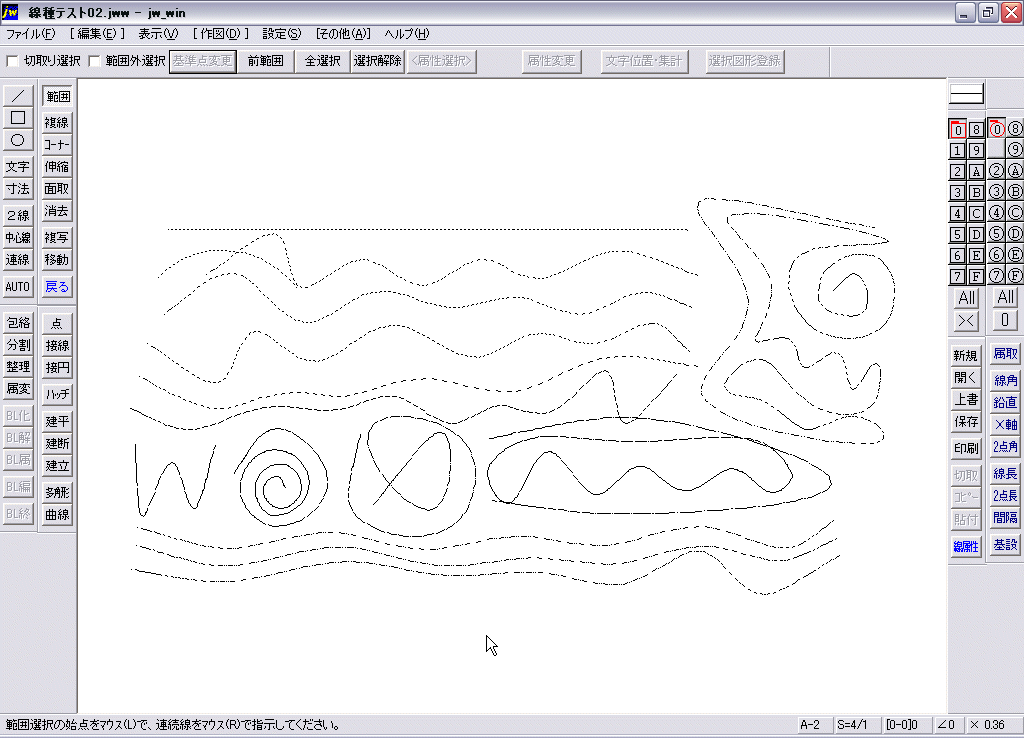

JWW保存をして Jw_cad 6.20a で開く～
20090315c

ぱっと見、問題なさげ

編集者: AFsoft World | このブログのURL |この記事のURL
