JW CAD情報局

消去コマンド：節間消し

Jw_cad Ver610より　【消去】コマンドに[節間消し]が追加された。

　

※この機能は言葉の通り、節（ふし）の間の線を消す機能です。

■kazu room:Jw win 6.11aのおもな変更点のなかの、

　■URL：このページ下段を参照してほしい。">■URL：このページ下段を参照してほしい。

　下の画像をみてください。青丸の部分です。
　

　消去[節間消し]を実行すると。↓

　このようになります。
　
　とっても　便利で、使用頻度も高いコマンドの一つで、とても有意義に使用しています。
　

　がしかし・・・続きをみていただきたい。
　

編集者: ■現場のJW+Web2.0■ | このブログのURL |この記事のURL

[JWW] レイヤー名が戻る？

Jw_cad作者さんのサイトの掲示板で下記のような質問がありました。

発注者からもらったSFCの図面のレイヤー名を、変更してSFCで保存したときに一つのレイヤー名が変更前に戻ってしまいます。何回やっても同じです。他のレイヤーは変更できています。原因を教えてください。

http://hpcgi2.nifty.com/jw_cad/c-board.cgi?cmd=ntr;tree=32555;id=004
SFCの図面を開き、レイヤー名を変更して、一旦、JWW形式で保存してみて、新規・開くをしてみて、レイヤー名がどうなっているかを確認してから、SFCで保存をしてみて、再度、新規・開くをして確認するとか。また、保存したSFCファイルは、SXFブラウザで開くとどうなっているかを確認するとか。
どのタイミングで「戻ってしまう」のか、どういう名前をどういう名前に変えたのか、関係ないかもしれませんが重複した名前を使っていないかどうか、など、ちょっと分らないのでなんともいえないような気はしますけれど・・・

編集者: AFsoft World | このブログのURL |この記事のURL

[JWW] 線幅（線の太さ）の指定

Jw_cad作者さんのサイトの掲示板で下記のような質問がありました。

超初級者です。マンションの平面図を作図し印刷したところ、芯線が太く印刷されてしまいます。どこを、どのようにするのか不明です。どなたか教えてください。

http://hpcgi2.nifty.com/jw_cad/c-board.cgi?cmd=ntr;tree=32558;id=004
まずはその「芯線」が何色で書かれているか？ですね。線色１～線色８であれば、設定で色と線幅が１：１で対応となっていますので、その線幅値の確認をして下さい。以下、[JWW FAQ ROOM]より。
　・線の太さ（線幅）を指定するには？
　　http://jwwfaq.undo.jp/faq04_09.html
　・線の太さ（線幅）をｍｍで指定するには？
　　http://jwwfaq.undo.jp/v3/faq03_02.html
線色が SXF対応拡張線色の場合は、基本線幅は、0.18mm固定です。
また、線１本１本に対して線幅を指定する事が出来ます。SXF対応拡張線色でも指定可能です。
　・線１本１本に線幅を指定したい
　　http://jwwfaq.undo.jp/v3/faq01_04.html
　・線等の要素の線幅を変更したい
　　http://jwwfaq.undo.jp/v3/faq04_01.html

以下は関係ないかもしれませんが・・・
　・Ver.5.11e以前からVer.6.00にバージョンアップすると、線幅が太くなって印刷されるようになった
　　http://jwwfaq.undo.jp/v3/faq03_03.html

そういう訳で、まず、その線がどんな線色を使っていて、線幅指定をしていないかどうかを属性取得で確認し、上記の設定で線幅を指定して下さい。

編集者: AFsoft World | このブログのURL |この記事のURL

[JWW] 寸法線の端部を丸に

Jw_cad作者さんのサイトの掲示板で下記のような質問がありました。

寸法線の端部を丸（円）に設定するのは，どうするの？教えて・・・

http://hpcgi2.nifty.com/jw_cad/c-board.cgi?cmd=ntr;tree=32559;id=004

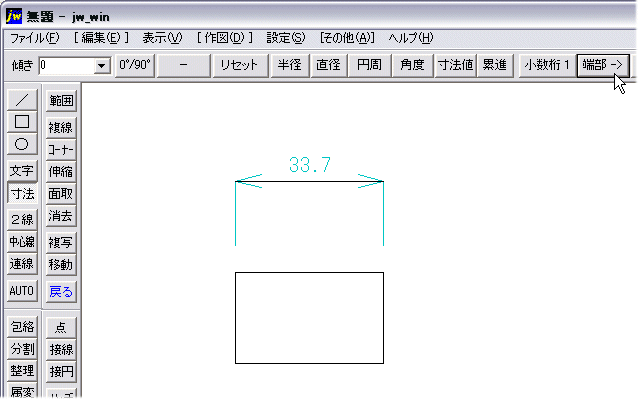

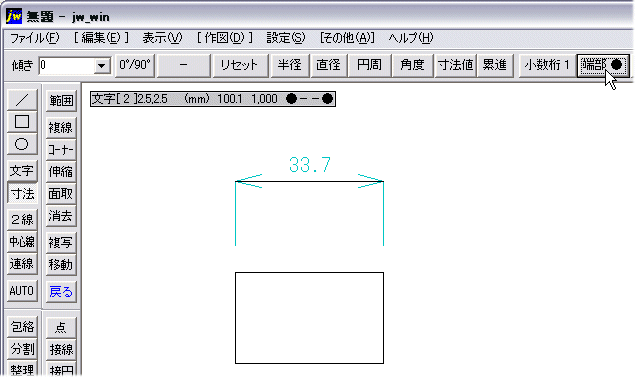

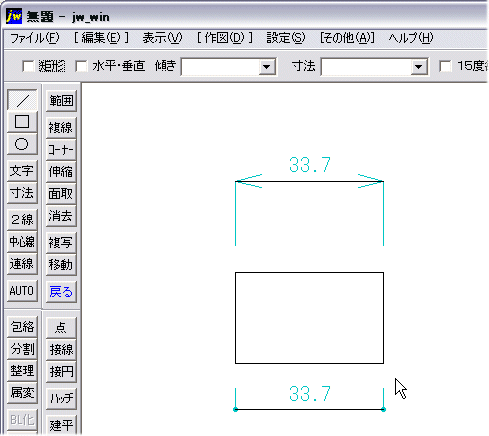

黒丸という事であれば、作図する際に端部を変えればいいです。

↓

↓

白丸で、という事なら、黒丸（点）で書いた後、点→円の外部変形アプリを利用されると良いかもしれません。

「外部変形プログラム for Jww」Snap_Kinさん
http://fox.zero.ad.jp/~zap01296/jww/
　　点 ←→ 微小・円変換

「めんちゃん本舗」mentyanさん
http://mentyan.hp.infoseek.co.jp/
　　点を円に変換

編集者: AFsoft World | このブログのURL |この記事のURL

[JWW] 円弧を伸縮して円にする

Jw_cad作者さんのサイトの掲示板で下記のような質問がありました。

先日 Version 5.02 --> 6.11aにバージョンアップしました。円弧の伸縮についてお分かりの方お教え下さい。円弧の端点を、円弧が閉じるように伸縮すると、「円」になってしまうようなのですが、これを「円弧」のままにしたいのですが、どこかに設定はあるのでしょうか。

開始角度0度、終了角度350度の円弧（円弧角350度）があるとします。円弧の350度付近を(L)クリックして350度側の端点を伸縮します。伸縮点を0度側の端点とするため(R)クリック。
すると円弧角360度の円弧になりますね。Ver5.02 の時は円弧だったはずなのですが Ver6.11 では円弧を閉じた時点で「円」として認識するようなのです。

http://hpcgi2.nifty.com/jw_cad/c-board.cgi?cmd=ntr;tree=32543;id=004
データ的には、Jw_cad では、円データも円弧データも、同じ円弧データです。円データの場合は「全円フラグ」がオンになります。ついでに楕円も楕円弧も、同じ円弧データです。
円になってしまう、というのは、どうやって認識されているのでしょうか？もし、伸縮の際に「円です」と表示されるという事であれば、Ver.5.02 を実際に動かしてみましたが、同じく「円です」と表示されます。TAB×３の属性取得表示では「円弧 r=～～～」って表示されますけど。操作ミスをして、伸縮コマンドの際に線切断(R)をしてしまっていて、それを伸縮し、２つの円弧があって円に見える状態になっているのやもしれません。って事はないかなぁ？

で、円弧のままでいて欲しい、円であると困る、というのは何故なのか、そのあとどういう事をしたいのか、というのがよく分かりません。円弧角＝360°で円ではない（全円フラグがオフ状態）というのは、誤差でないのなら、バグって事になるような気はしますけれど。外部ツールや外部変形などを作る側としては、正直、どちらを信用していいのか、これは双方違うものだと考慮して作らないといけないのか、それはそれで少し難儀なような気はします。あ、そうそう、以前そういえば、円弧角＝720°とか、-360°とか、そういうネタがあったような気がしますけど～　忘れました

編集者: AFsoft World | このブログのURL |この記事のURL

3Dソフトと2D画像ソフト

建築資料館の掲示板で以下のような質問がありました。

建築パースを作成した際、レンダリング後の仕上がりにいまひとつ納得できない場合がありますよね。画像加工ソフトで、光源や添景を追加したりカラー補正したりしたいのですが、皆さんはどのようなソフトを使用してみえますか？photoshopというのはよく目にするのですが、それが一番適しているのでしょうか？何か安価で使用しやすいソフトをご存知の方がみえましたら教えて下さい。お願い致します。

http://www.ath-j.com/cbbs2/cbbs.cgi?mode=one&namber=1440&type=0&space=0&no=9
まず、3D-CAD/CGに何を使っているのか書かれた方がいいと思います。光源は、2Dの画像ソフトでどうこう、というのは非常に難しいのではないでしょうか？光源の設定は、3D-CAD/CG側で行うほうがいいと思います。添景についても、3Dな図形や影などと関わってくるやもしれませんので、それについても、3Dソフト側でやったほうがいいかもしれません。まぁ、3Dの木のデータとかは細かいところまで作りこんだものだとそれだけで結構巨大になって重くなってしまいますけど。CARRARAでも木を置くと私の貧弱パソコンでは結構きついです。

これまた先日の話とかぶりますが、画像ソフトに関しては、私は「PaintShopPro」を使っています。私は建築パースとかしないので余り参考にはならないかもしれませんけど。「CAD＆CG 2008/11」では、「GIMP」を使った「パースレタッチ実践テクニック」という記事があります。

適しているかどうか、というのは分りません。そのソフトをどれだけ使い込めるか、どこまで使うか、自分がどうしたいのか、それをするにはどういう機能をどういう風に利用するのか、などは種々様々ですから。

編集者: AFsoft World | このブログのURL |この記事のURL

[JWW] 作図.bat

Jw_cad作者さんのサイトの掲示板で下記のような質問がありました。

お世話に成ります，訳あってjwwを再インストールしましたところ外部変形の中の、作図batがありません、表示したいのですが出し方が分かりません、何方かお知恵拝借したいのですが、

http://hpcgi2.nifty.com/jw_cad/c-board.cgi?cmd=ntr;tree=32545;id=004
「作図.bat」で検索してみると、下記の外部変形アプリが見付かりました。

配管径路の簡易作図2.03
=====================================================
【名　　称】　配管径路の簡易作図
【登録名　】　haikan2_03.lzh
【制作者名】　小嶋　雄二
【動作環境】　mswin32-ruby 1.8.1以降 / Jw_cad 5.11e以降
【動作確認】　WindowsXp + Jw_cad 5.11e + mswin32-ruby 1.8.1
【掲載月日】　07/6/25 (man)
【展開方法】　lha x haikan2_03.lzh
【開発言語】　mswin32-ruby 1.8.1
【取扱種別】　フリーソフト
【転載条件】転載配布条件による．
======================================================

http://www.farchi.jp/filemgmt/index.php?id=272
もっとも、「作図.bat」ではなくて、「配管作図.bat」とかですけど。フォルダは沢山ありますので、その中の「配管作図」フォルダの中にあります。ちなみに、解凍（展開）ソフトによっては、フォルダ付きではなく全てフラットに展開してしまう場合もあるやもしれませんので設定でフォルダ付きとか何とかの設定があると思いますのでそれを指定しておく、というのはあるかもしれません。

編集者: AFsoft World | このブログのURL |この記事のURL

[JWW] クロックメニュー？

Jw_cad作者さんのサイトの掲示板で下記のような質問がありました。

初心者でクロックメニューを使いたいのですが、設定の仕方、使い方がわりません。易しく教えて下さい。

http://hpcgi2.nifty.com/jw_cad/c-board.cgi?cmd=ntr;tree=32527;id=004
とりあえずは、JWW FAQ ROOM より
・クロックメニューって何ですか？
　http://jwwfaq.undo.jp/faq02_40.html
まずはスナップ関係で慣れてみてはいかがでしょうか？
・円周1/4点（円の0°点・90°点・180°点・270°点）を読み取りたい
　http://jwwfaq.undo.jp/faq02_43.html
・円の中心点を読み取りたい
　http://jwwfaq.undo.jp/faq02_44.html
・線の中点を読み取りたい
　http://jwwfaq.undo.jp/faq02_45.html
・ある２点間の中点を読み取りたい
　http://jwwfaq.undo.jp/faq02_46.html
・ある点から横・縦へ何mmか離れた位置を指定したい（オフセット入力）
　http://jwwfaq.undo.jp/faq02_58.html

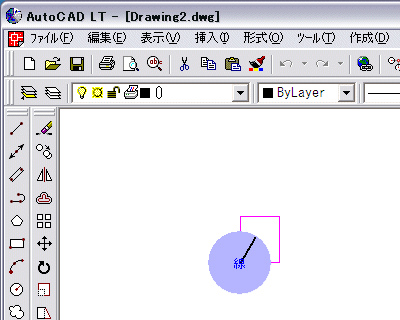

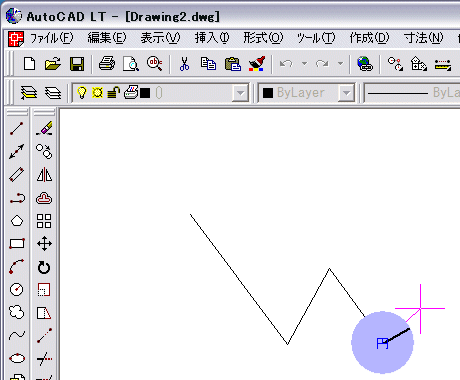

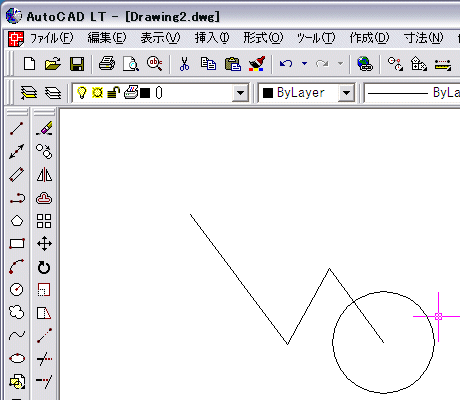

siegelさん(住職さん)のサイトの掲示板でも話題がありましたが、AutoCADでクロックメニューですか？　スナップは出来ませんが、コマンドを動かす事なら出来ますよ。うちの「AFMouMenu」等を使えば。:)

編集者: AFsoft World | このブログのURL |この記事のURL

[JWW] DXFファイルが開けない？

Jw_cad作者さんのサイトの掲示板で下記のような質問がありました。

AUTO.cadからDXF変換後の図面をDXFファイルからひらくで行なったがJWWのプログラムそのものが立ち上がったものの直ぐに終了してしまう。今までのJWWの作図は問題ない。

http://hpcgi2.nifty.com/jw_cad/c-board.cgi?cmd=one;no=32533;id=004
Jw_cad を起動し、メニュー「ファイル」→「DXFファイルを開く」からDXFファイルを指定して開いたのでしょうか？　しかしその場合、「JWWのプログラムそのものが立ち上がった」という事にはならないと思うし、すぐに終了してしまう？というのもイマイチよく分からないので（読み込みエラーで強制終了しているのだろうか？）どうもその線では無さそうな気がします。

となれば、エクスプローラ等から、DXFファイルをダブルクリック等をして、関連付けをしてあるJWWを起動して DXFファイルを開く、という事でしょうか？それなら「JWWのプログラムそのものが立ち上がった」という事になりますので意味は分ります。次に、すぐに終了してしまう、という事で有り得るのは、Jw_cad の新バージョンと旧バージョンがインストールされていて、JWW形式ファイルには新バージョンが関連付けられていて、DXF形式ファイルには旧バージョンが関連付けられている、という場合。Ver.6.x と Ver.3.x/4.x/5.x が入っていると、そういう事になりますね。これは、新バージョンではレジストリ構成を変えているために、旧バージョンでその新しいレジストリ構成を読み込む事が出来ずにエラーしてしまう、というパターンですが、その場合は、
１）新しいバージョン１つだけを残して古いバージョンは消し、DXF形式ファイルの関連付けをやり直す
２）DXF形式ファイルの関連付けをやり直す
３）エクスプローラからDXFファイルをダブルクリック、というような事をしない
などがあると思います。
また、DXF→JWWの変換をほかのソフトを使って行ってしまう、というパターンもあると思います。純粋に、DXFファイルが開けないという場合は、ほかのソフトを使うほうがいいかもしれません。（AutoCADを所持しているのなら、AutoCADで、R12形式DXFファイルとして保存するパターンもあると思います）

編集者: AFsoft World | このブログのURL |この記事のURL

[JWW？] 画像のゴミ取り作業

Jw_cad作者さんのサイトの掲示板で下記のような質疑応答がありました。

情報ありがとうございます。ゴミ消しはペイントで確認しました。自由選択も初め四角く出るので、勘違いをしてしまいましたが、きちんと消せることが確認できました。ただ、拡大縮小がちょっと手間ですね・・・思考中です。Picture Manager　ではゴミ消しは出来ませんよね？角度の調整は確認しましたが、２枚の画像の接合の仕方がわかりませんでした。もう少し試して検討します。ありがとうございました。

http://hpcgi2.nifty.com/jw_cad/c-board.cgi?cmd=ntr;tree=14516;id=003
「ペイント」でもいいみたいですね。拡大縮小は確かに少し手間かもしれません。けれども、虫眼鏡ツールを選んで拡大したいところをクリック、というのがよくあるパターンですね。Jw_cad のように両ボタンドラッグで画面の拡大縮小というツールはあまり無いような気はします。多分。

２枚の画像の合体、であれば、
うちの「AFPicBind」でも出来るやもしれません。
http://afsoft.jp/program/p06.html
シェアウェアとなっていますが、まぁ、カンパウェアのようなものですね。

ペイントでの拡大表示を当方の「AFMouMenu」等で行うとしたら
一例として
右AM0時　「通常表示」　「@VZN」
右AM1時　「拡大200%」　「@VZU2{ENTER}」
右AM2時　「拡大400%」　「@VZU4{ENTER}」
右AM3時　「拡大600%」　「@VZU6{ENTER}」
右AM4時　「拡大800%」　「@VZU8{ENTER}」
とか割り付けておけば、
ペイントで　クロックメニューもどきで画面拡大表示を・・・

編集者: AFsoft World | このブログのURL |この記事のURL
