TOP>2008年12月

2008年12月28日

JacConvert Ver.2.94a(β版)

NakaharaさんのCADデータ変換ソフト「JacConvert」(シェアウェア)の Ver.2.94aが公開されました。ベータ版との事です。

ダウンロードは 建築フォーラム より

以下、ドキュメントより抜粋
開発途上のベータ版です。安定性を重視される方は正規版を利用ください。
2008/12/27 Ver2.94a
◆追加
・JWW出力:「塗潰しを輪郭線で表現」オプションを追加しました。
・全般:文字の半角化対象文字に",.・:;?!―/~()[]{}〈〉+-=%#&*@"を追加しました。
との事です。

2008年12月27日

[JWW] 測量座標で図面を描きたい

Jw_cad作者さんのサイトの掲示板で下記のような質問がありました。
測量座標を使い図面がかけないでしょうか。又書いた図面から測量座標が測定出来ませんか どなたか教えてくれませんか。
http://hpcgi2.nifty.com/jw_cad/c-board.cgi?cmd=ntr;tree=14480;id=003

Jw_cad の標準機能に、座標ファイルの機能があります。これを利用する事は出来るかもしれません。

[JWW FAQ ROOM]
座標ファイルって何ですか?/座標を指示して線を描きたい/JW_CAD(MS-DOS版)の多角形コマンドは?(http://jwwfaq.undo.jp/faq06_14.html)
測量座標との事なので
[ファイル読込]ではなく[YX座標読込]にてどうぞ~

測量関連の外部変形アプリケーションや各種ツールはいろいろと公開されていると思いますのでそういったものを利用させてもらうという事でも良いかもしれません。

2008年12月27日

[JWW] BMPで保存したい

Jw_cad作者さんのサイトの掲示板で下記のような質問がありました。
いつもこの欄にみなさまにはお世話になっています 教えて頂きたいのですがjwwで作成した画面をbmpで保存したいのですがどうしたらいいでしょうか
http://hpcgi2.nifty.com/jw_cad/c-board.cgi?cmd=ntr;tree=14475;id=003

[JWW FAQ ROOM] より
JWW図面データを画像データに変換したい http://jwwfaq.undo.jp/faq05_07.html

当方のツール「AFJWV」でも可能です。

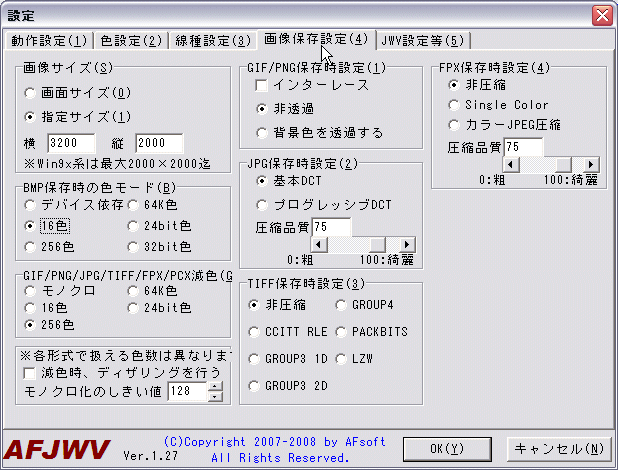

まず設定しておきます。詳細表示モードにして、線色・線種をプリンタ出力要素を読むようにしておき、画像サイズや色数を設定しておきます。
20081227a

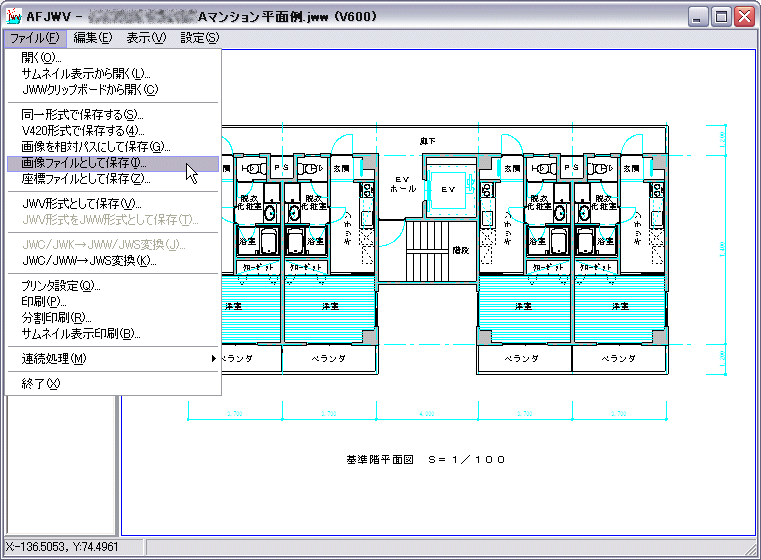

図面を開き、画像での保存を行います。
本ソフトはシェアウェアで、JPEG/GIF/TIFFなどでの保存はレジストしないといけませんが、BMPでの保存は可能です。
20081227b

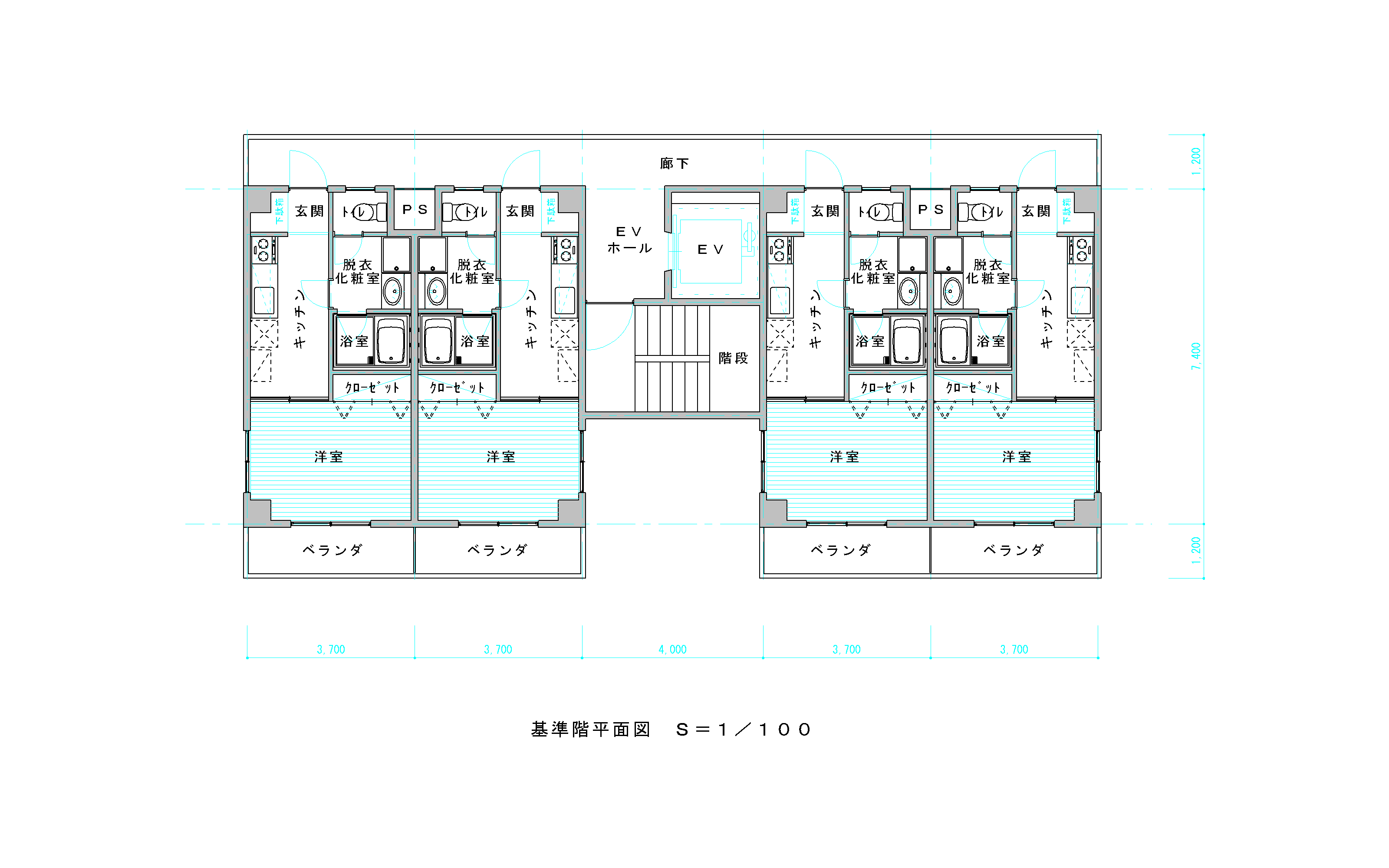

保存結果です。(このブログはBMPでのアップロードは出来ませんし BMPだとファイルサイズが大きいので、PSPでGIFに変換したものです)
20081227c


こんな感じです。

ちなみに、ワープロ等に貼り付けるのであれば、メタファイルで保存をしたほうがリサイズをした場合、綺麗かもしれません。

2008年12月26日

[JWW] 点の数を知りたい

建築資料館の掲示板で下記のような質問がありました。
毎度、お世話になっております。さて、図面上の点の数を、一気に、拾い出す方法ありましたよね。どなたか、教えてください。
http://www.ath-j.com/cbbs2/cbbs.cgi?mode=all&namber=38507&type=0&space=0&no=1

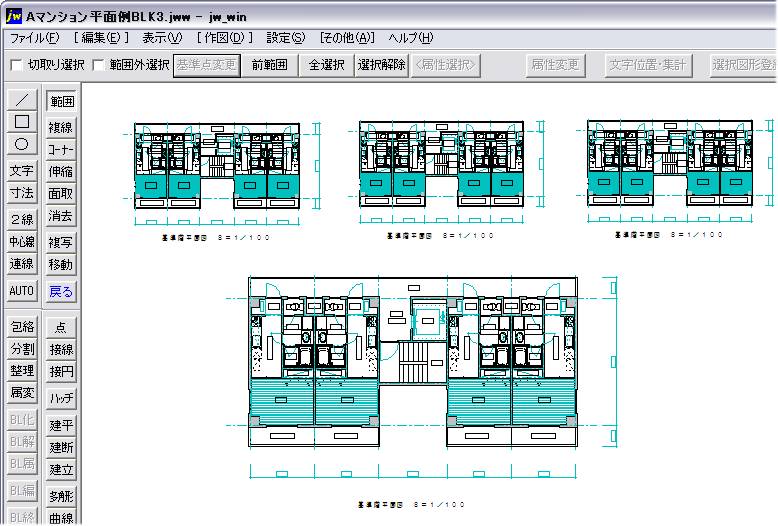

まずは、Jw_cad で標準添付の「Aマンション平面例」を開き、0.5倍でコピーし、ブロック化して、それを横に2つ複写しました。そして別名で図面保存。
20081226a

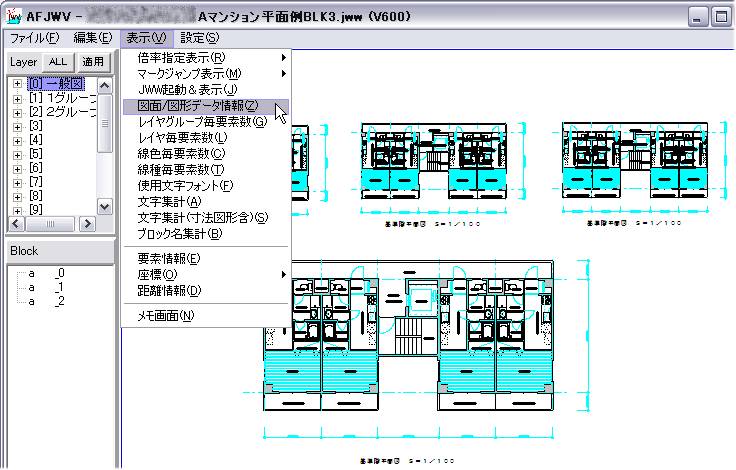

それを当方の「AFJWV」にて開きます。
20081226b

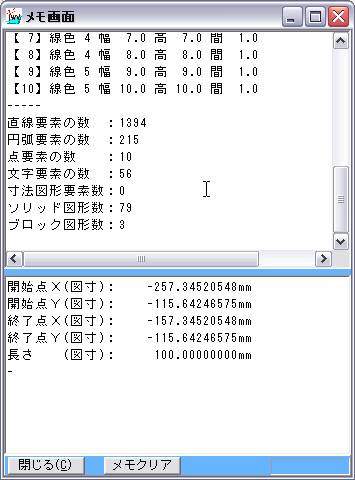

「図面/図形データ情報」
20081226c

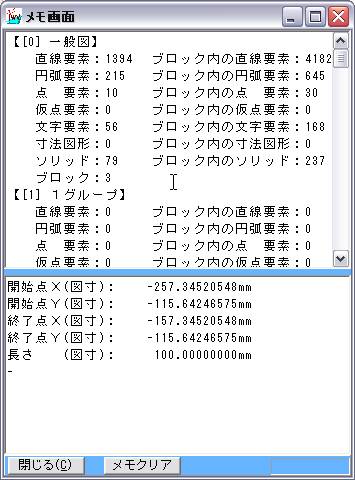

「レイヤグループ毎要素数」
20081226d

「レイヤ毎要素数」もあります。

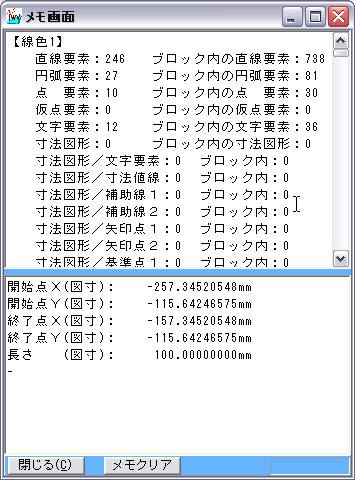

「線色毎要素数」
20081226e

点は関係ないですが「線種毎要素数」もあります。

見てもらうと分るようにブロック内のものも別途拾ってカウントしています。(「図面/図形データ情報」を除く)

よろしかったら ど~ぞ

2008年12月26日

[PC] DVD-RW 書き込みできない?

Jw_cad作者さんのサイトの掲示板で下記のような質問がありました。
こんばんは。図面を今回初めてDVD-RWに保存しようとしたところ、一時的にファイルを書き込むはできるのですが、ファイルを書き込むができません。空のディスクを用意してくださいと出ます。新品のDVDです。その後、いつも使っているCDーRWを使おうとしたのですが、空のディスクを用意してくださいと出るようになってしまいました。。パソコン内の設定が変わってしまったのでしょうか・・最近新しいJWのバージョンにしたので、気になりました。初心者のため、申し訳ありませんが、解答お願いします。
http://hpcgi2.nifty.com/jw_cad/c-board.cgi?cmd=one;no=32410;id=004
ライティングソフトとライティング方式は、どんなパターンでしょうか? Vistaだとライティング機能とかあるみたいだけど(私のVista機はDVD-ROMなので・・・)、まずはその辺でしょうね。自宅のパソコンでは「Mr.DVD」だったっけ?とかいうライティングソフトが入っていたような。「B's Recorder」の新しいものはDVD書き込みも対応していたような気がする。CD-R/RWと同じように、ISO9660方式とパケットライト方式、みたいな区分けがあったような気がしますけれど。最近使ってないので忘れました。
まぁ、パケットライト的な方式は、他のパソコンに持っていくときとか、ドライブを変えた時に、メディアが使えないかもしれませんので、オススメしません。

あと、新品のDVDディスクでも、壊れている場合はありますし、レコード面を触るだけでも簡単に壊れる場合があります。マクセルの50枚スピンドルの安い奴(データ用)を買ったら DVDレコーダで全然使えませんでした。5~6枚はゴミ行き。しかもレコーディングしたあとチェックせず元データを消してしまったので録画失敗状態に。別のメーカーのものとかではデータ用でもDVDレコーダで録画用として使えましたけれども、、、くそ~ 失敗した~~ みたいな。

2008年12月26日

[JWW] DxfHeader.dat=DXF_HDR.DATがない?

Jw_cad作者さんのサイトの掲示板で下記のような質問がありました。
jwwデータからdxfデータに変換をすると「DxfHeader.dat」が見当たりませんとでます。どうしたらdxfへの変換ができますでしょうか?
http://hpcgi2.nifty.com/jw_cad/c-board.cgi?cmd=ntr;tree=32405;id=004

[JWW FAQ ROOM] より
Q: DXF形式で保存をしようとすると、「DxfHeader.datがありません」と表示される (http://jwwfaq.undo.jp/faq06_03.html)

ファイル「DXF_HDR.DAT」をどこかにやってしまった、という可能性よりは、Jw_win.exe の方を移動してしまった可能性の方が高いように思います。ショートカットを作成したつもりが移動をしてしまった、というパターンですね。そういう場合は、再インストールをしても、デスクトップ上のアイコンから動かそうとするのだろうから、問題解消にはならないと思います。

2008年12月25日

[JWW] イラストレーターに持っていきたい

Jw_cad作者さんのサイトの掲示板で下記のような質問がありました。
Jwcadで書いた図面をIllustrator10で開いて印刷したいです。Jwcadのファイルを開くと一つの用紙に10個図面を書いています。この中の一つの図面だけをIllustratorに持っていく方法を教えていただきたいです。よろしくお願いします。
http://hpcgi2.nifty.com/jw_cad/c-board.cgi?cmd=ntr;tree=32383;id=004
私はイラストレーターもってませんので検証出来ませんが、縮尺云々でトラブる場合があるとかは聞いたような記憶がありますので、JWWをもう1つ起動し、用紙サイズをA4・縮尺を1/1にして、受け渡したい図面1つを選択してコピーし、も1つのJWWで倍率を指定して貼り付け(1/100であれば0.01倍にする)。そしてDXF保存をしてからイラストレーターでインポートしてみると、いかがでしょうか?

コメントのあるように、PDFで受け渡すというパターンも結構あるようですね。

2008年12月25日

[JWW] 線の太さを変えたい

Jw_cad作者さんのサイトの掲示板で下記のような質問がありました。
線幅(太さ)を変えるにはどうしたらできますか?バージョンが古いから出来ないのでしょうか。Ver2.22dです
http://hpcgi2.nifty.com/jw_cad/c-board.cgi?cmd=ntr;tree=32391;id=004
線幅(線の太さ)は、線色と1:1で対応しています。メニュー 設定→基本設定の[色・画面]の各線色の線幅を指定して下さい。

[JWW FAQ ROOM]より
http://jwwfaq.undo.jp/faq04_09.html
http://jwwfaq.undo.jp/faq04_10.html

しかし、2.22d とは古いバージョンを使っているんですね。「Jw_cad for Windows徹底解説(操作編)」(黒い初期のもの)には 2.22d が添付されていますが、これでしょうか? マニュアルの買い替えが嫌だから&今でも十分使えているから、というような理由で・・・

2008年12月25日

[JWW] DXF保存が出来ない?

Jw_cad作者さんのサイトの掲示板で下記のような質問がありました。
ご回答宜しくお願いします。XP使用のver.6.00eのjwcadを使っていますが、dxfでの保存が出来ません。dxfファイルは一応作成されるのですがAuto CADを開くと「フェイルタルエラー」と出てしまい、「OK」を押すと、そのままAuto CAD が終了されてしまいます。昨日、別のjwwファイルをdxf変換したときはこのようなエラーが出ませんでした。Auto CAD はLT2006を使用しています。
http://hpcgi2.nifty.com/jw_cad/c-board.cgi?cmd=one;no=32389;id=004
まずは、6.00e ではなく、最新の 6.11a でも同じかどうかというのが1点。レイヤ名やSXF対応拡張線種のユーザー定義線種の名前のチェック。他のソフトで開いてみて、開くかどうかのチェック。

AutoCAD側の「Fatal Error」ですから、Jw_cad ではなく、AutoCAD側の問題だと思いますが、LT2006 ですか、LT2006用の修正パッチなどは既にあてていて最終状態になっているかどうか、という事と、それでもダメなら AutoCAD をアンインストールして再インストールとか。(そのあとパッチ類をあてておいて下さい) たまにこれで治る場合がありますが~ このエラーは”原因不明なエラー”なので原因が分らず問題がクリアできないとか、という事はあるようです。

別のソフトをつかって、JWW→DXF をしてみる、というのも1つの手かも。

2008年12月25日

[JWW] 図形貼り付け時に図形が遅れて付いてくる?

Jw_cad作者さんのサイトの掲示板で下記のような質問がありました。
図形を選択して図面に貼り付ける時に画面上でマウスポインターを早く移動すると図形が遅れて付いてきます。以前はこのようなことがなかったのですが、どうしてでしょうか?
http://hpcgi2.nifty.com/jw_cad/c-board.cgi?cmd=one;no=32396;id=004
図形貼り付け時、貼り付け用とする図形の形状を目で確認できるようJw_cadでは仮表示色で表示できるようになっていますが、その表示が遅い、という事であれば、その図形の要素数がかなり多いか、或いは、パソコン動作環境が遅くなったか、という事になるやもしれません。図形を表示する以上、図形の線の数が増えれば増えるほど、遅くなるだろうというのは自明の理。パソコン動作環境は、いろんなソフトを同時実行していると遅くなったりする場合があります。ハード的な問題もひょっとするとあるかもしれません。
マウスの反応が悪いという事なら、マウス関連のドライバ・ユーティリティの線もあるかもしれませんね。
