建築資料館の掲示板にて以下のような質問がありました。

その他１のツールバーの中にある外変があります。そこに、入れるのはどうしたらいいのでしょか。基本的なことが分かりません。名前、日付け、メモとあります。最初から教えて下さい。

http://www.ath-j.com/cbbs2/cbbs.cgi?mode=all&namber=38356&type=0&space=0&no=1
まず、Jw_cadのツールバーの「その他１」の[外変]ボタンを押すと、いつもの「その他」→「外部変形」コマンドが動作します。外部変形は、おおよその場合、JWWインストールフォルダや、その下にフォルダを作ってそのフォルダの中に入れますが（バッチファイルに「#cd」が必要）、この参照するフォルダは前回開いたフォルダをみますので、別段、ここ！と決まっている訳ではないので、自分でどこに入れるのかを考えて管理する必要がありますね。
ダウンロードしたり、どこかのCD-ROM等から入手した外部変形は、圧縮されている場合が多いので、解凍（展開）をして、自分で決めたフォルダ内へファイルを移動すればいいと思います。awk、ruby、VBランタイム、.NET Framework、などが別途必要な場合もありますので注意。また、Jw_cad は、「C://\/i/iProgram Files//\/i/iJWW」のようなフォルダにインストールしていない事。

次に、ツールバーに外部変形バッチファイルそのものを仕込めないかどうか、という点については、不可。通常は Jw_win.jwf を作って

GCOM_100 =●●●,,,,,,,,,,C://\/i/iJWW

という具合の設定を行い（●●●：外部変形バッチファイル名（.BATは不要））、[Ctrl]＋[A] で動かすとか、AUTOモード・クロックメニューに仕込むか、又は、外部変形メニューソフトを利用する、という事になると思います。

ちなみに当方の「JwwMenu」（シェアウェア）であれば
http://afsoft.jp/program/p06.html
まず「Jw_win.jwf」を用意しておき

外部変形バッチファイル
外部変形アプリケーションを実行させたい場合、[参照]をクリックしてそのバッチファイルを選択して下さい。（※注１）

※注１
外部変形を登録する場合には、最初に、JWWフォルダ内に、JWW起動時に自動的に読み出される環境設定ファイル Jw_win.jwf を作成し、「GCOM_100 =jwwmenu,,,,,,,,,,C://\/i/iJWW」という具合に設定しておきます。こうする事によって、[Ctrl]＋[A]キーを押すと「C://\/i/iJWW」内にある「jwwmenu.bat」が起動されるようになります。（このバッチファイルは本ソフトで自動的に作成されます）この場合、実行したい外部変形のバッチファイルを[参照]で指定し、送信キーに［^A］を入れます。（起動JWWが別のフォルダの場合には、それに応じて設定して下さい）

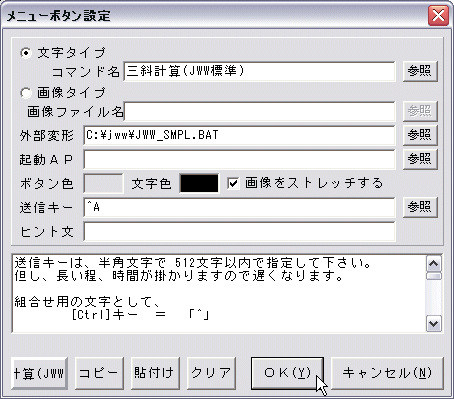

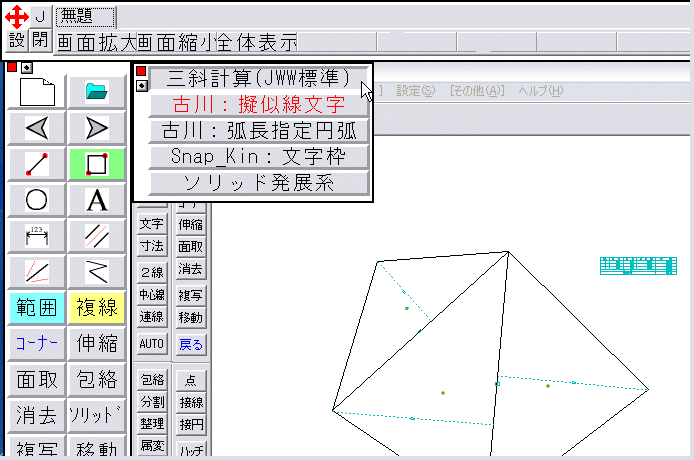

の設定をした状態で、好きなツールボタン上で右クリックして設定をすれば指定外変ボタンを作る、というようなことは出来ます。

編集者: AFsoft World | このブログのURL |この記事のURL

Jw_cad作者さんのサイトの掲示板で下記のような質問がありました。

通常の？線（線色１～線色８）は描画色と印刷色を個別に指定できますが「SXF対応拡張線色」は描画色と印刷色が同じになっているように思います。描画色と印刷色を個別に指定することは出来ないのでしょうか？
やりたいと思っていることは・・・
タイル目地などを一番細い線色で書いたのですがもっと細く（目立たなく）したいのです。自分で一から図面を書くときは「線色１～線色８」で書きタイル目地などは「表示のみレイヤ」にしていおいて印刷時に「カラー印刷」にチェックを入れるとライトグレーで印刷されるので、そのようにやってきました。（もちろんそのときの線色１～線色８の印刷色は黒です）
今回、図面修正をしていて、元データのｄｗｇからｊｗｗに変換した際すべての線が「SXF対応拡張線色」に割り振られたので上記のようなことができないか模索しているところです。変換にはJacConvertを使用してますが、変換のやり方を変えることで
問題解決になるのでしょうか。

http://hpcgi2.nifty.com/jw_cad/c-board.cgi?cmd=one;no=14300;id=003
まず、SXF対応拡張線色には、既定線色の1～16と、ユーザー定義線色の17～256がありますが、Jw_cadデータ的には、双方とも、描画色と印刷色のデータはあります。しかし既定線色のほうは、印刷色を任意に指定しても、Jw_cad で開いた時点で描画色と同じ色にリセットされます。確認済みです。ユーザー定義線色の方はリセットされませんのでデータ的には設定可能です。しかし、Jw_cad自体にその設定画面も設定用の環境ファイル等も存在しません。
どうしても設定をしたければ、当方の「JWWレイヤ名・SXF対応拡張線色・線種設定(JwwName)」（フリーウェア：http://afsoft.jp/program/p05.html）などでどうぞ。既定線色のほうは設定しても有効にはなりません。

次に「JacConvert」でのDWG→JWW変換についてですが

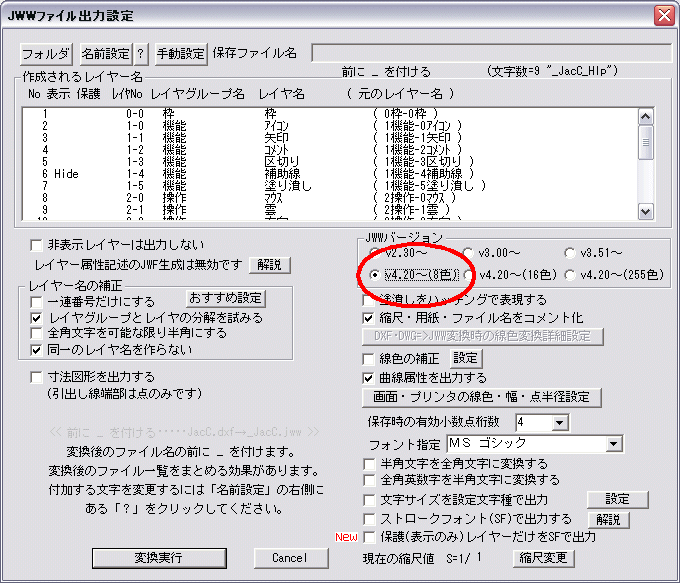

JWWファイル出力設定で「JWWバージョン」指定のなかに「Ver.4.20(８色)」というのがありますので、それを指定してみてはいかがでしょうか？

編集者: AFsoft World | このブログのURL |この記事のURL

Jw_cad作者さんのサイトの掲示板で下記のような質問がありました。

ユーザ定義関数function未実行の回避の仕方
外部変形を作成してますが、下記ユーザ定義関数を使って交点計算を実行してみると、一方の線が鉛直線である時だけ、思わぬところへ点が書き出されます。
　また、これを回避するため、原点基準で座標回転移動を行い、鉛直線を回避して交点計算を行なって仮座標を算出し、更に元方向へ回転して戻して本座標を算出と試みたのですが、未実行となってしまいます。鉛直線の無い場合は、うまく実行してくれます。鉛直線が発生した場合の傾きの処理はどうしたらよいですか。御意見よろしくお願いします。

http://hpcgi2.nifty.com/jw_cad/c-board.cgi?cmd=ntr;tree=32090;id=004
私は awk 知らないのでアレですけど、
sin,cos,atan2,を使うとおかしいからコメント化しているって事？いやぁ、プログラミング言語で、sin/cos が使えないと厳しいでしょうから余程でない限りは大丈夫なような気はしますけど。atan2が使えない場合は atan で代用すれば可能だと思いますが、昔の8bitでもatanは使えますからatanが使えないって事はないと思います。また、return の後に式で書いてますが、式が書けないのなら変数を使えばいいと思います。
書き換えた方の連立方程式の解については、別段、問題なさそうです。私だったら最初に線が点状態であればエラーではじく、という事はすると思います。あとは、まぁ、誤差でしょうか？ awk がどういうシステムなのか分らないので何ともいえませんが、BASICやDelphiやCであれば、私の場合、
if (x11 == x12) { ～
なんて危険なことはしません。
変数の値には誤差が入って当たり前なので
if (FAbs(x11-x12) <= 0.000000000001) { ～
のようなプログラムを書きます。（0.000000000001 ってのは定数宣言したものを使いますけど。_LIMITN とか名前を付けて）

x1 = 0
x2 = 0
と入ってて
x2 - x1 の結果は当然「0」だろう、と思いきや、これが、0.000・・・01 とかだったりする場合もありますので（実数の変数の場合：整数の変数は大丈夫）結構気を使いながらプログラミングしないといけない、というのはありますね。

編集者: AFsoft World | このブログのURL |この記事のURL

Jw_cad作者さんのサイトの掲示板で下記のような質問がありました。

外部変形なのですが、
http://www.remus.dti.ne.jp/~kuwa/
のdmeというソフトで、複数図面の文字を一気に置換した際に、90度回転している文字だと、置換されずに削除されてしまうようなのですが、戻るボタンをクリックすると置換後の文字が出てきます。戻るをずっと押しても置換前の文字にはかわりませんでした。

http://hpcgi2.nifty.com/jw_cad/c-board.cgi?cmd=one;no=14298;id=003
そのURLが何なのかよく分かりませんが、取りあえず、文字置換のツール／外部変形「dme」というのは、M.Hayashiさんのツールではないでしょうか？
http://f884leap.yh.land.to/
http://f884leap.yh.land.to/dme/dme.htm
もし自分が作ったツールが、他者に、他の人が作ったものだと公の場で言われると、余りいい気分にはならないかもしれません。

各種ツールについての問い合わせについては、その作者さんに問い合わせると早いかもしれません。

そのツールを使った事はありませんが、基本的には、外部変形というよりも外部ツールのような感じがしますけれど・・・。Jw_cadでの「戻る」機能は、Jw_cadで作業した内容（アンドゥバッファ）を元にするような気はしますので、外部で編集した内容を云々という事になってくると　うまく行かないのかもしれませんけれど。私も Jw_cadデータを操作するツールは幾つか作って公開していますが、一応、編集前のオリジナルデータには上書きしないで下さい、という感じでうたってます。オリジナルが残っていればいつでも戻れますので。

編集者: AFsoft World | このブログのURL |この記事のURL
