１、今回の変更内容
Ver2.89以降で2004,2007形式のＤＷＧ読込み(EveryDWGを使用)ができます。

2008/07/29
Ver2.90
◆変更
・ＤＷＧ入出力：EveryDWGを利用できないケースが多発しているため、古いバージョンのEveryDWGが使用されているか否かのチェックを外しました。
◆バグ補正

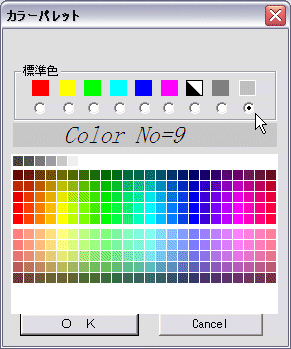

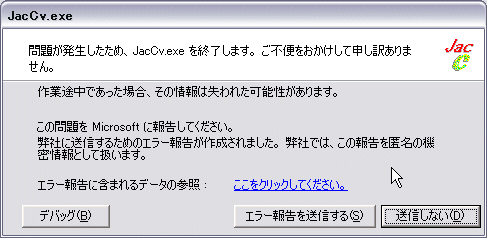

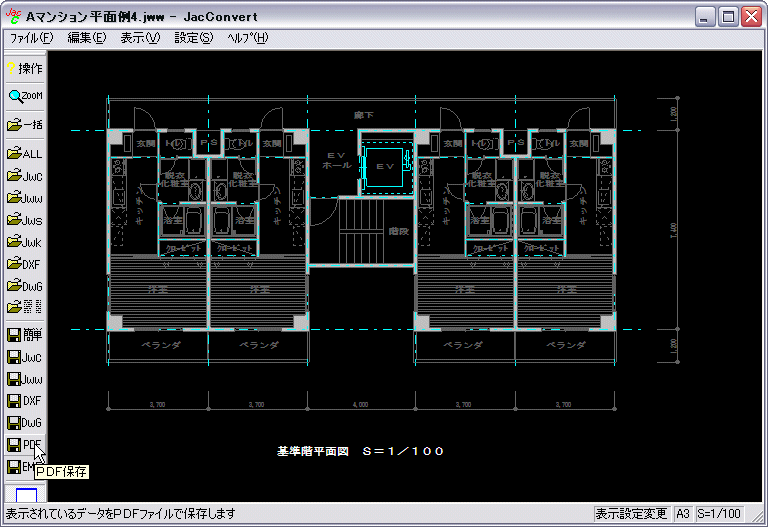

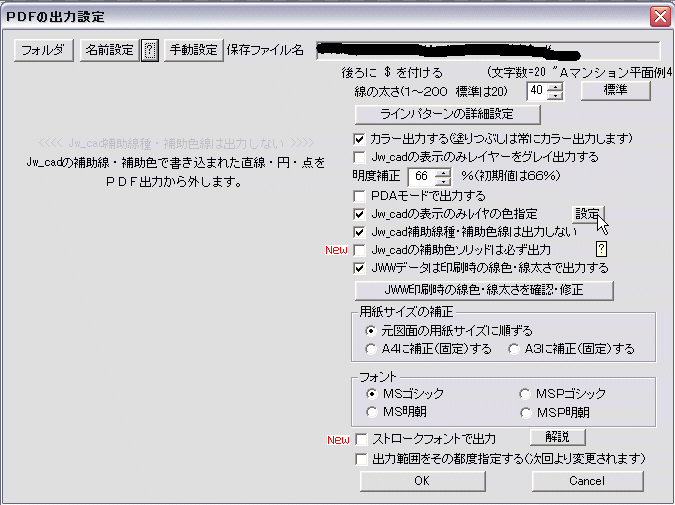

・ＰＤＦ出力：ＪＷＷファイルの表示のみ(保護)レイヤーの色設定を行うと強制終了する。またこの設定が機能しない。
・ＤＷＧ入出力：[メニュー][設定][基本動作設定][その他]の「EveryDWGを使用」オプションを消し忘れ。(常にEveryDWGを優先使用すように変更しています)
・ＪＷＷ入力：寸法図形中の文字列が16バイトを超えると読み飛ばししてしまう。

編集者: AFsoft World | このブログのURL |この記事のURL

１、今回の変更内容
2008/07/29 Ver2.89f
◆バグ補正
・ＰＤＦ出力：ＪＷＷファイルの表示のみ(保護)レイヤーの色設定を行うと強制終了する。またこの設定が機能しない。
・ＤＷＧ入出力：[メニュー][設定][基本動作設定][その他]の「EveryDWGを使用」オプションを消し忘れ。(常にEveryDWGを優先使用すように変更しています)

編集者: AFsoft World | このブログのURL |この記事のURL

このソフトウェアは、スクリプトから3次元図形の作成を行い、3D-DXF(3DFACE)、OBJ、STL、VRML(2.0)、X3D、BMPファイル出力をするためのプログラムです。
本ソフトウェアは、シェアウェア版です。レジストしていない場合には面データの保存・データ受け渡しは出来ないようになっています。フリーウェア版と同じファイル名になっていますのでフリーウェア版も利用する場合には、別のフォルダへ入れるようにして下さい。
※OBJ/STLは、色コード・レイヤコード・線・点データの出力はありません。
※VRML/X3Dは、点データの出力、動きを与えるような出力はありません。
★Freeware Editionとの主な違い
・編集用のメニュー及び機能が追加
・Log出力をしないようにして多少の高速動作が可能に
・SendKeyを利用してAutoCAD出力（LT2000で動作確認）／
　Google SketchUp6出力（日本語フリー版で動作確認）を追加
・一部の変換マトリックス関連命令の追加
・３次元図形作図機能の追加
　（直方体、四角錐、三角錐、円柱、円錐、球、ドーム、等）
　　Freeware Editionよりも簡単・高速に作図する事が可能です。
※script!3D Shareware Edition専用の命令を利用したスクリプトファイルは、Freeware Edition で正常動作出来ませんので御注意下さい。
※試用版です。

Ver.1.13　2008/07/27　更新
・S_SWEP1/3/4、S_ROT1/2 に S_PROJ3/WALL3/PICK3 同様の
　共有線による面の出力を行わないよう修正しました。
・以下の命令を追加しました
　　CHOLE1、CHOLE2

編集者: AFsoft World | このブログのURL |この記事のURL

開発途上のベータ版です。安定性を重視される方は正規版を利用ください。

１、今回の変更内容
2008/07/27 Ver2.89d
◆バグ補正
・ＪＷＷ入出：寸法図形中の文字列が16バイトを超えると読み飛ばししてしまう。

編集者: AFsoft World | このブログのURL |この記事のURL

編集者: AFsoft World | このブログのURL |この記事のURL

開発途上のベータ版です。安定性を重視される方は正規版を利用ください。

１、今回の変更内容
2008/07/26 Ver2.89d
◆変更
・ＤＷＧ入出力：EveryDWGを起動できないケースが多発しているため、古いEveryDWGのチェックを外しました。

編集者: AFsoft World | このブログのURL |この記事のURL

１、今回の変更内容
2008/07/25
Ver2.89c
◆バグ補正
・一括変換：DconvertConを削除してEveryDWGをセットした場合、
　ＤＷＧ保存一括変換が利用できない。

編集者: AFsoft World | このブログのURL |この記事のURL

１、今回の変更内容
2008/07/24
Ver2.89b
◆バグ補正
・ＤＷＧ入出力：Ver2.89aで障害をつぶしきれていませんでした。
　EveryDWGがセットされているかのチェックが１回しか行われず、
　EveryDWGのセットを変更しても動作反映されない。

タイムスタンプのチェックですが20080626未満の場合にチェックが入る(以降はOK)にしてあるのですが他にも問題があるのかもしれません。

編集者: AFsoft World | このブログのURL |この記事のURL

１、今回の変更内容
2008/07/24
Ver2.89a
◆バグ補正
・ＤＷＧ入出力：Dconvertがセットされていない環境(EveryDWGのみがセットされている)はJacConvertのＤＷＧ変換が動作不安定になる。

編集者: AFsoft World | このブログのURL |この記事のURL

JWW新規作成 Ver.1.03
(自己解凍圧縮；303KB) 2008/07/24
設定した内容でJWW形式の新規図面用初期状態のデータファイルを作成し、それをJWW起動して開きます。これに作図を行った後は必ず名前を付けて保存を行って下さい。※JWW起動直後にすぐ保存を行う方が安全です。
画面上にある項目以外の設定は何もされていない状態となります。それ以外の設定をしたい場合には、既に作成してある図面ファイルの設定を流用する事が出来ます。その図面ファイルを参照させておいて下さい。
用紙の設定は、同じサイズ又は１つ大きいサイズを設定した上で用紙枠を作図します。補助線・レイヤ指定等を行っておいて下さい。目盛設定を行う場合にはそれも併せて設定して下さい。用紙縦置きやＢサイズを利用する場合には便利かも？
Delphi6.0J使用。EXEのみ。JWWデータの対応形式はVer.2.20〜6.00形式。
Ver1.03:Ver1.03:A3横がミスしていたのを修正、Ver.6.00形式対応

取りあえず、Jw_cad初心者用向けのツールです。
よくある「用紙縦置き」のネタでは、１つ大きめの用紙サイズにして、補助線で用紙枠を作図しておく、という事をしますが、最初はちょっと面倒だと思いますので、それを１発で簡単に出来るようにしましょう、という感じです。まぁCADの製図では基本的に使わないであろうＢタイプの用紙サイズも扱えるようにしています。
ついでに、初心者ならではの、いきなり目盛作図も行えるようにしています。初期図面データを作成するので、どうせですから、レイヤ縮尺の指定も行えるようにしています。

レイヤ名を指定したいとか、設定をこういう風にしたい、という場合には、JWWでそういう状態にした簡単なJWWデータファイルを作って、それを設定流用するファイルとして参照指定して下さい。そのJWWデータのヘッダ情報だけを読み取って設定を流用できるようにしてあります
