JWW図面データを指定し、レイヤグループ名・レイヤ名・SXF対応拡張線色・線種の各設定を変更する為のテストプログラムです。なお、SXF対応拡張線色の既定線色1〜16、SXF対応拡張線種の既定線種1〜15及び予約用の16、については、設定を変更しても、JWWで反映されませんので御注意ください。
表示している「要素数」にはブロックは含まれていません。この数値を変更しても何も起きません。

編集者: AFsoft World | このブログのURL |この記事のURL

本ソフトウェアは、JW_CAD（DOS版 JW_CAD）で作成した JWC形式の図面データ、及び、Jw_cad for Windows（以下、JWWと略します）で作成した JWW形式の図面データの各データ要素をレイヤグループ別に分割し、別々の図面データファイルとして変換・保存するためのソフトウェアです。
１ファイル内に複数の図面ファイルをレイヤグループ別に作成している場合、それを別々のファイルとして変換したい場合に利用する事が出来る事を目的としています。
１図面＝１レイヤグループ、だけでなく、１図面＝２つずつのレイヤグループ、３つずつのレイヤグループ、４つずつのレイヤグループの場合にも対応可能です。[Ｆ]レイヤグループは 1/1の用紙枠として利用される事が多いため、このＦレイヤグループは必ず含めるようにする、という事も可能です。
　
※なお、レイヤグループをずらして保存するという機能はありません。中身が空の図面データファイルを作成する場合があります。不要な図面データファイルは、確認後、削除する等を行って下さい。

編集者: AFsoft World | このブログのURL |この記事のURL

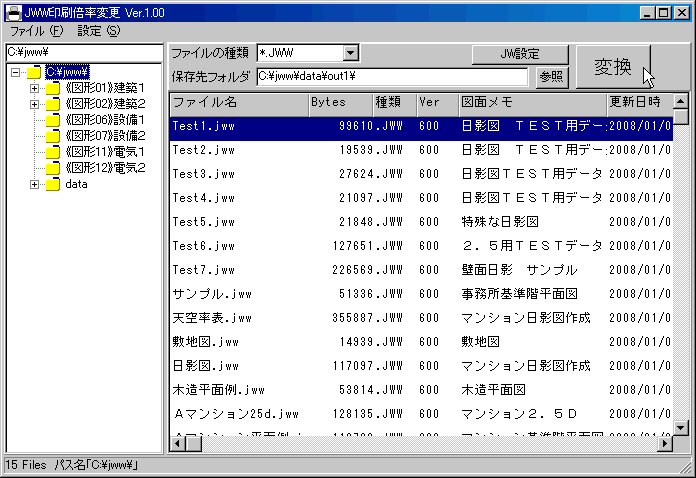

本ソフトウェアは、Jw_cad for Windows（以下、JWWと略します）で作成したJWW形式の図面データ（Ver.2.20〜6.00形式に対応）に格納されている、プリンタ出力倍率（印刷倍率）、プリンタ90°回転出力、プリンタ出力基準点の設定を変更するための専用データ変換ソフトです。JWC/JWK/JWS/及びその他の形式のファイルは変換対象となりません。
　
※なお、これらの設定を変更したファイルを開く際には、JWWの設定→基本設定［一般(1)］タブの「ファイル読込項目　□描画・印刷状態」にチェックを入れてある必要があります。（Jw_win.jwf のS_COMM_1の?の10の位が「1」）

編集者: AFsoft World | このブログのURL |この記事のURL

本ソフトウェアは、Jw_cad for Windows（以下、JWWと略します）で作成したJWW形式の図面データ、JWS形式の図形データ（Ver.2.20〜6.00形式に対応）に格納されている仮点の点データ要素を　実点の点データ要素に変換するための変換ソフトです。
SXF対応寸法図形要素内の点データのチェック、及び、ブロック図形内の点データ要素の変換も同時に行う事が出来ます。

JWレイヤ番号変更　Ver.1.01
JWレイヤ名設定　Ver.1.01
JWレイヤ状態設定　Ver.1.01

編集者: AFsoft World | このブログのURL |この記事のURL

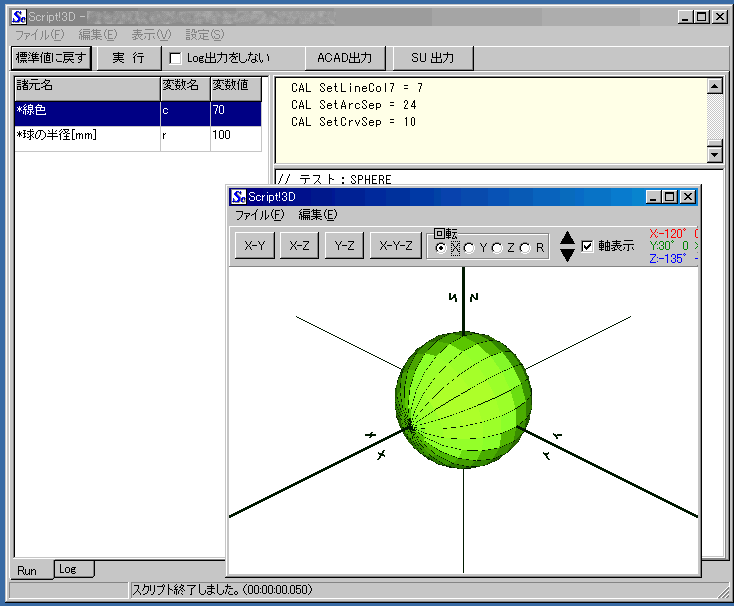

このソフトウェアは、スクリプトから3次元図形の作成を行い、3D-DXF(3DFACE)、OBJ、STL、VRML(2.0)、X3D、BMPファイル出力をするためのプログラムです。
本ソフトウェアは、シェアウェア版です。レジストしていない場合には面データの保存・データ受け渡しは出来ないようになっています。フリーウェア版と同じファイル名になっていますのでフリーウェア版も利用する場合には、別のフォルダへ入れるようにして下さい。
※OBJ/STLは、色コード・レイヤコード・線データの出力はありません。
※VRML/X3Dは、動きを与えるような出力はありません。
★Freeware Editionとの主な違い
・編集用のメニュー及び機能が追加
・Log出力をしないようにして多少の高速動作が可能に
・SendKeyを利用してAutoCAD出力（LT2000で動作確認）／
　Google SketchUp6出力（日本語フリー版で動作確認）を追加
・一部の変換マトリックス関連命令の追加
・３次元図形作図機能の追加
　（直方体、四角錐、三角錐、円柱、円錐、球、ドーム、等）
　　Freeware Editionよりも簡単・高速に作図する事が可能です。
※script!3D Shareware Edition専用の命令を利用したスクリプトファイルは、Freeware Edition で正常動作出来ませんので御注意下さい。
※試用版です。

Ver.1.09　2008/06/26　更新
・以下の命令を仕様変更しました
　　S_MOVS、S_COPS
　　移動先・複写先座標指定を追加しました

編集者: AFsoft World | このブログのURL |この記事のURL

このソフトウェアは、スクリプトから3次元図形の作成を行い、3D-DXF(3DFACE)、OBJ、STL、VRML(2.0)、X3D、BMPファイル出力をするためのプログラムです。
本ソフトウェアは、シェアウェア版です。レジストしていない場合には面データの保存・データ受け渡しは出来ないようになっています。フリーウェア版と同じファイル名になっていますのでフリーウェア版も利用する場合には、別のフォルダへ入れるようにして下さい。
※OBJ/STLは、色コード・レイヤコード・線データの出力はありません。
※VRML/X3Dは、動きを与えるような出力はありません。
★Freeware Editionとの主な違い
・編集用のメニュー及び機能が追加
・Log出力をしないようにして多少の高速動作が可能に
・SendKeyを利用してAutoCAD出力（LT2000で動作確認）／
　Google SketchUp6出力（日本語フリー版で動作確認）を追加
・一部の変換マトリックス関連命令の追加
・３次元図形作図機能の追加
　（直方体、四角錐、三角錐、円柱、円錐、球、ドーム、等）
　　Freeware Editionよりも簡単・高速に作図する事が可能です。
※script!3D Shareware Edition専用の命令を利用したスクリプトファイルは、Freeware Edition で正常動作出来ませんので御注意下さい。
※試用版です。

Ver.1.08　2008/06/25　更新
・ヘルプメニューを追加
・色指定画面にクリック時、色番号を表示するよう修正
・以下の命令を追加しました
　GETNORM、CLRSEL、GETSELN、GETSEL、
　ADDSEL、DELSEL、ARISEL、AROSEL、ARRSEL、
　S_DELE、S_UNDO、S_LAYER、S_COLOR、S_REVS、
　S_MOVN、S_MOVP、S_MOVS、S_MOVRX、S_MOVRY、S_MOVRZ、S_MOVRV、
　S_COPN、S_COPP、S_COPS、S_COPRX、S_COPRY、S_COPRZ、S_COPRV、
　S_SWEP1、S_SWEP2、S_SWEP3、S_SWEP4、S_ROT1、S_ROT2

編集者: AFsoft World | このブログのURL |この記事のURL

編集者: AFsoft World | このブログのURL |この記事のURL

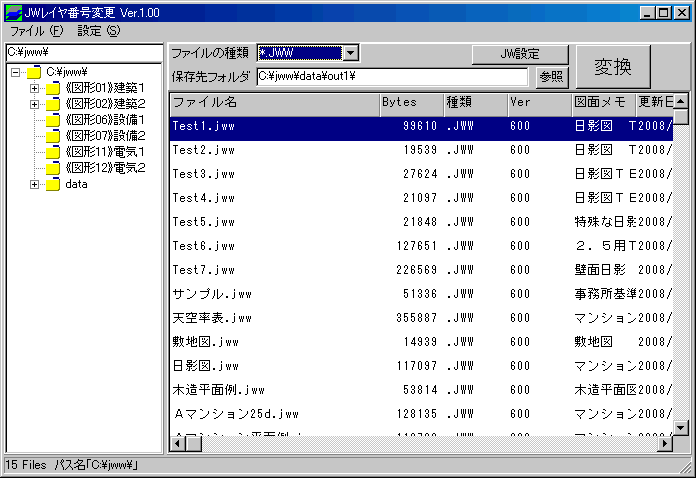

JW_CAD（DOS版 JW_CAD）で作成した JWC形式の図面データ、JWK形式の図形データ、及び、Jw_cad for Windows（以下、JWWと略します）で作成した JWW形式の図面データ、JWS形式の図形データ（Ver.2.20〜6.00形式に対応）に格納されている各データ要素のレイヤ番号を 指定した番号に設定変更するための変換ソフトです。

編集者: AFsoft World | このブログのURL |この記事のURL

【ソフト紹介】
Windowsソフト共通の操作性からあまり逸脱せず、かつ、効率的な設計業務が行え
るよう様々な工夫を凝らした二次元汎用CADです。

【主な特徴】
・両ボタンドラッグ，ホイールによる拡大／縮小
・右ドラッグ、ホイールドラッグでのスクロール
・表計算ライクな下付レイヤタブの採用
・DXF,JWC,SFC, P21ファイルの読み書きに対応
・JWK図形ファイル対応（読込のみ）
・WMF,EMF書込機能を利用しワープロ・表計算アプリへの図面の貼込が可能
・国土地理院数値地図2500空間データおよびDM地図の読込に対応
・塗潰し，網掛，グラデーション，画像貼付，画像変形、画像マッピング等の充実した装飾系コマンドも装備
・フリーソフトM7devによる強力なマクロ開発環境を提供

【前バージョンからの変更点】
・DXF読込、ポリラインで制御点まで読み込んでしまう不具合を修正
・DXF読込、引出し線の短点矢印の角度が正しくない不具合を修正
・DXF書込、異縮尺混在の寸法出力に関する不具合を修正
・DXF書込、角度寸法がずれて出力される不具合を修正
・範囲選択・属性変更コマンドにショートカットキーを割当て
・右メニュー(選択時)に範囲選択・属性変更コマンドを追加
・編集メニューに切取コピーコマンドを追加
・直線の接点コマンド、楕円(弧)に対応
・DXF読込、画像が正しく読込めない場合がある不具合を修正
・DXF読込、DXFの寸法値の位置が若干ズレる不具合を修正
・DXF/DWGファイル読込のプロパティに「ペーパー空間を読込む」を追加
・EveryDWG によるDWGファイル読込に対応

編集者: AFsoft World | このブログのURL |この記事のURL

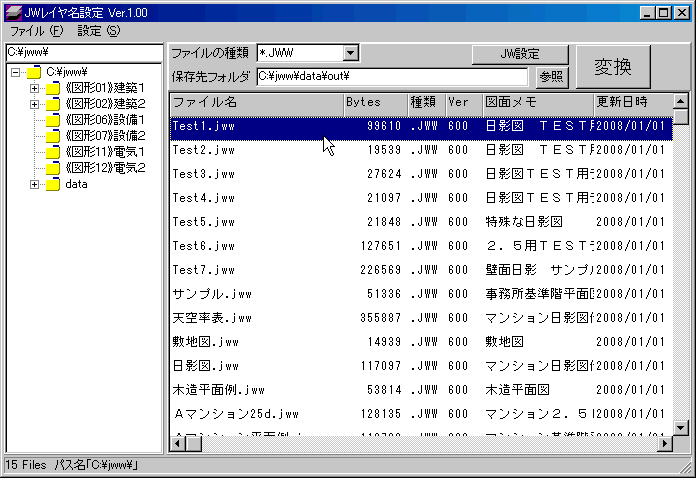

JW_CAD（DOS版 JW_CAD）で作成した JWC形式の図面データ、及び、Jw_cad for Windows（以下、JWWと略します）で作成した JWW形式の図面データ（Ver.2.20〜6.00形式に対応）に格納されているレイヤグループ及びレイヤの名前を　ある一定のものに強制的に設定変更するための変換ソフトです。現在のレイヤ名は考慮されませんので注意して下さい。また、JWWでDXF保存をする際に線種名のエラーが出てしまうのを防ぐ為、SXF対応拡張ユーザー線色・線種の名前をある一定のものに強制的に設定変更する事も出来ます。
