everyday's like an opened door TICAD

2008年05月28日

現在、お悩み中です

script!3D の次ネタを作成中、うーん、うーん、と唸っております。

あ〜頭が〜

somemさんのブログ記事・・・
http://somem.cocolog-nifty.com/cad_dwg/2008/05/post_d7c7.html

ちょいと休憩〜

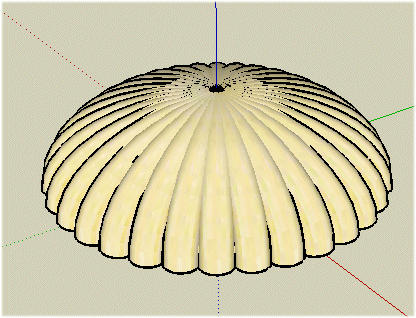

うちのscript!3Dにて、dbpoly2 を使ってドーム風(32分割)なのを作成〜
scr20080528a
底面で小半円を描かせて、ドーム風な奴のエッジでフォローミー
それを回転複写*31
ソフトニングして、とりあえず適当なマテリアル貼って
scr20080528b
・・・貝。

勿論中身は何もしていないので ぐちゃぐちゃです。

2008年05月27日

Jw_cadサムネイル図面表示

Jw_cad図面データのサムネイル表示といえば、
・Jw_cad での「開く」「保存」系
・JWW用SusiePlugIn とそれを利用できるファイル管理ソフト
 nemotoさん http://www.e-tripod.net/
 土器手さん http://www.farchi.jp/filemgmt/index.php?id=400
・プライムソフトさんのツール
 BeLook5 BeJW3
などがありますが、

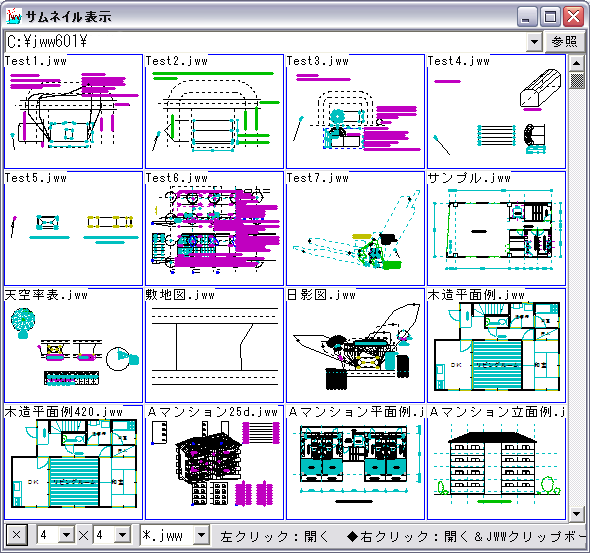

「AFJWV」でも図面データのサムネイル表示を行う事が可能です。
AFJWV20080527
サイズの大きい図面データがあっても、途中まで読み込ませるだけ、という機能がありますので、そこそこ高速表示&選択指示を行う事が出来ます。

2008年05月26日

Jw_cadをUSBで起動させる

Jw_cad相談室のこの質問">Jw_cad相談室のこの質問

質問させて下さい。
jw_cadのプログラム本体をUSBメモリーにインストールして
使用することは可能でしょうか?
jw_cadがインストールされてないPCで使用したいので。


 上記引用が質問内容でした。

 それに対しての解答よして、

こちらにJWWをUSBメモリ上で動作させる「Jw_cad Portable」という
ポータブル アプリケーションがあるようです。
http://www.eee-craft.com/download/jww/
※注意事項をよくお読みの上お試し下さい。


  coolyoppeさんが上記の解答をつけていました。

 へぇ〜できるんだ・・・・
※私は試していませんので、何も言えませんが・・・試す時がくるのでしょうか?


 Jw_cad Portable
 上記サイトの内容をよく読んで、ご使用されたい方はどうぞ(*- -)(*_ _)ペコリ


FC2ランキング

2008年05月24日

CAD&CG 2008/07

エクスナレッジ社「CAD&CG MAGAZINE 2008/07」が
またまた何故か届きましたので、書き込みしておきます。

目次より

特集
プロなら知っておくべき
実戦で失敗しないCADの教科書
・CAD一般の実務ルール
・Jw_cadの実務ルール
 知っておくべきJw_cadのクセ
 作図のルール
 レイヤのルール
 Jw_cadデータ受け渡しのルール
 別のCADとのデータ連携のルール
・AutoCADの実務ルール
 知っておくべきAutoCADのクセ
 作図のルール
 AutoCADデータ受け渡しのルール
 別のCADとのデータ連携のルール
・VectorWorksの実務ルール
 知っておくべきVectorWorksのクセ
 作図のルール
 VectorWorksデータ受け渡しのルール
 別のCADとのデータ連携のルール

付録CD-ROM連動
設計者が使える照明シミュレーションソフトが登場!!
無償の「DIALux」で
照明シミュレーションにチャレンジ
 DIALuxを使う前に知っておきたい3つのキーワード
 付録CD-ROM連動 DIALuxで照明シミュレーション
 DIALuxで行う照明シミュレーションの正確さを検証する!

熱烈密着レポート
せんだいデザインリーグ2008
卒業設計日本一決定戦

海外レポート
SmartGeometry2008で見た
アルゴリズミックデザインの世界的潮流

無料ソフト活用特集
ワープロ/表計算機能の再現性を比較しました
無償Officeソフト&サービス大検証

ほか

2008年05月24日

scriptRunner Ver.1.10

当方のサイトシェアウェアコーナーに「scriptRunner Ver.1.10」というツールをアップしました。
スクリプトファイルを実行し、BMP形式/EMF形式/DXF形式/PCES形式/JWS形式で保存したり、[→JWW]ボタンをクリックして JWWクリップボードに転送し、JWWで[貼付]を行うと JWWでその図形を作図することが出来ます。同様に、[→AutoCAD]ボタンをクリックして AutoCADのコマンドライン上で[貼付]を行うとUCS原点上に図形を作図します。機能的には「script!」と同様です。
「フォルダ/ファイル」タブでは、選択したフォルダ内のスクリプトファイルをダブルクリックする事によって実行する事が出来ます。「登録リスト」タブでは、自分の好きなようにスクリプトファイルを登録することが出来ます。タブは26種類あり、種類毎に分類する事が出来ます。「各種設定」では、本ソフトを「script!」と同じフォルダに入れておくと「script!」の設定を読み書きする事が出来ます。
※試用版では、タブ内のファイルは最大10ファイル迄、連続使用時間は3分迄に制限されます。それ以外については正規版と同じです。
※試用版です。
Ver.1.10 2008/05/23 追加変更
・ArcSin、ArcCos の修正

scriptRunner

2008年05月23日

建築知識 2008年6月号">建築知識 2008年6月号

■特集 CADデータ付き!「木・S・RC造」納まり詳細図集
外壁/開口部/屋根/床/内壁/天井/建具/浴室/階段
■特別付録 「木・S・RC造」納まり詳細図CADデータ






 資料として持ってい置いては?って感じかな・・・・・・・・・・・・

 わが社の 若い子に プリントアウトして、部長が試験するとかって いってた・・・・
 おいらも テスト受けるのか?(-"-;A ...アセアセ

2008年05月22日

Jw_cad図面を連続印刷&1本化

JWW作者さんのホームページの掲示板にて、
連続印刷→FAX送信 という話がありましたが、

JWW (Jw_cad) には複数図面の連続印刷の機能が実装されていますが
図面1枚1枚、ばらばらになります。
既にコメントがありますが、「まいと〜くFAX」には確か、
複数の印刷ジョブをまとめてしまう機能があったと思います。
(以前の勤め先では以前使ったことがあります
 けれども、もう、FAXモデムも使っていませんので
 最近の状況については分らないです〜)

PDFでも同様に、ばらばらになってしまいますが、
PDFの場合には、PDFソフトによっては PDF結合が出来るソフトも
ありますね。また、Jw_cad 専用ツールとして、
マイクロアーツ社の「JwToPDF」にも、1PDFファイル化する機能が
あったように思います。

で、当方の「AFJWV」では、

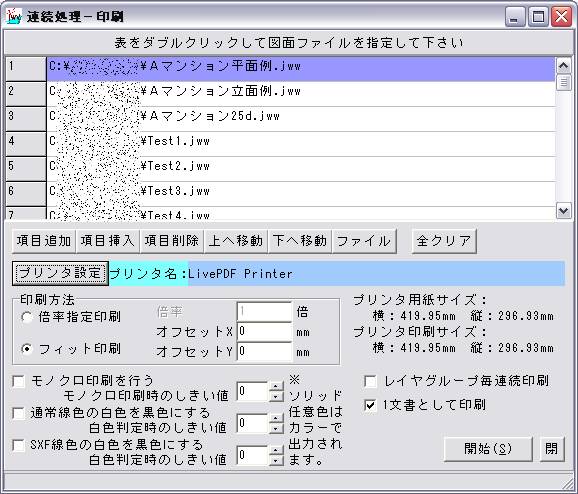

連続処理→ 印刷 の際に、「□1文書として印刷」にチェックを入れて
印刷開始することによって、1PDFファイル化や1FAX通信が可能に
なると思われます。
20080522(※メモリ制約のあるプリンタデバイスの場合には推奨できないですが)

2008年05月21日

Jw_cadデータを JPEGに変換したい

ついでにもう1つ、Jw_cad ネタです。

画面キャプチャや仮想プリンタ、各種ビューワー・変換ツールの利用で可能だと思いますが、当方の「AFJWV」でも可能です。レジストをしていれば直接 JPEG に変換することが出来ますが、レジストをしていなくても、BMPに変換することは可能です。(※但し、レジストしていない場合、図面ファイル内にBMP以外の画像があると画像は抜けます) 変換された BMPファイルは、Windowsのペイントや,その他画像ソフト等で JPEG に変換すれば良いでしょう。

「AFJWV」を起動し、ある程度の設定をしておいてから(色や線種等を読み取る設定等)、図面ファイルを読み込みます。(JWC,JWK,JWW,JWS,OKです JWW Ver.6.00形式でも大丈夫です) 画像設定をしておいてから、画像ファイルとして保存し、BMP保存。Windowsのペイント等を使って、JPEGとして保存します。

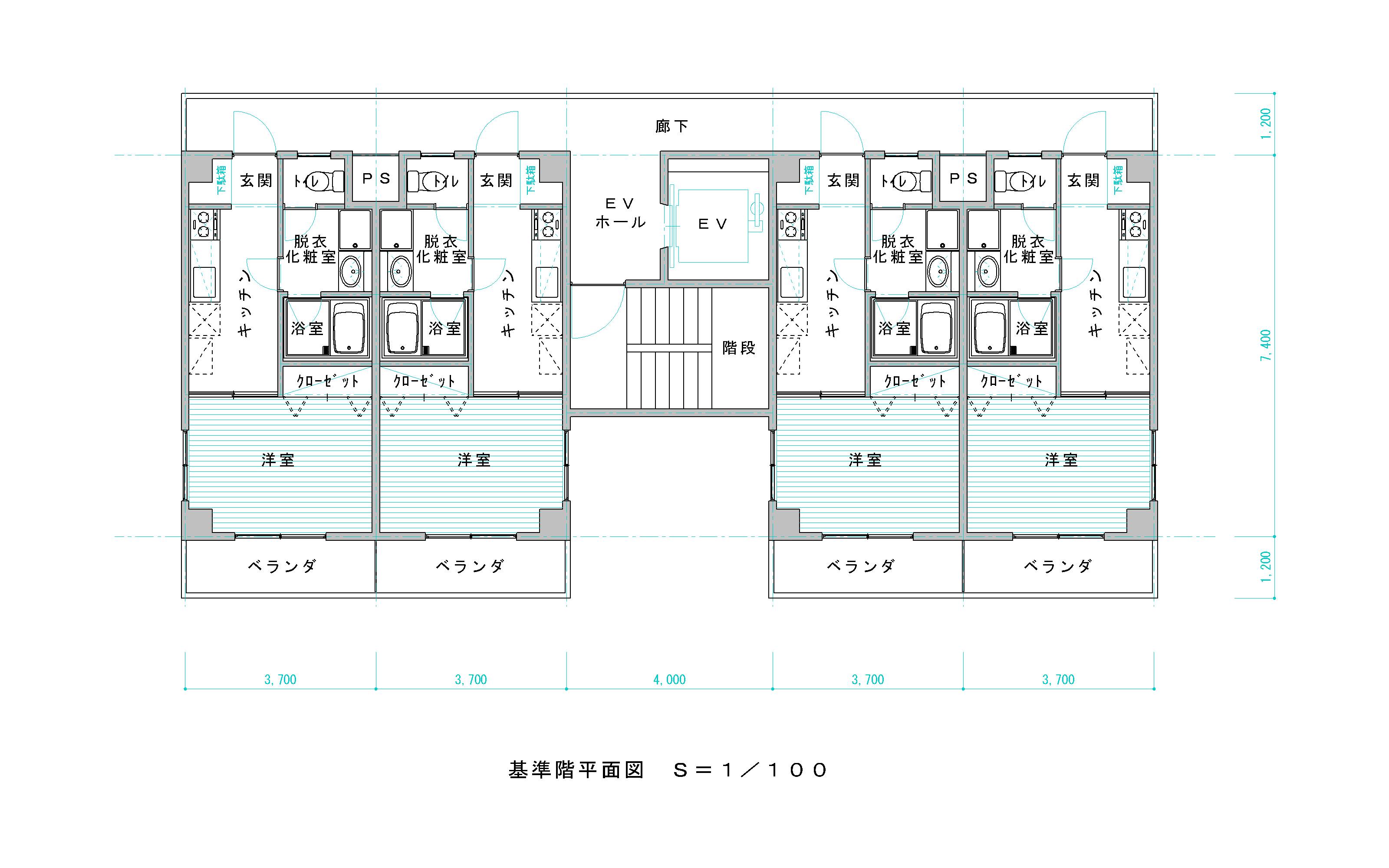

Aマンション平面例(3200×2000、463KB)

BMP以外にも、メタファイル保存や、クリップボードへのコピー、Ver.6.00形式から4.20形式へのファイル変換、などなどもあります。

2008年05月21日

フォントを固定して文字入力

久しぶりに、Jw_cad (JWW) ネタです。

JWW作者さんの掲示板で、フォントを固定して文字入力をしたい、というような質問がありましたが、当方の、JWC MENU もどき とか JwwMenu を使えば可能です。

※ Jw_win.jwf で、MSETの(3)が、0 になっている(「フォント選択ボックス」が非表示でない)事が前提です。

送信キーで

JWC MENU もどき の場合
@DA{TAB}{CMS ゴシック}^V^~{TAB}
JwwMenu の場合
@DA{TAB}{XMS ゴシック}^~{TAB}
のように指定します。

属性取得で文字フォントを読み取ってしまうのが簡単かもしれませんけれど、取りあえず、こういう手法もあります。という事で。
