cg-offさんのブログにて取り上げて下さいました。
どうもありがとうございます。

先日触り始めた所でしろうと状態ですので余り期待しないで下さいね。単純な図しか描けませんが、大きなブツとはいえ、単純な図形の集まり・基本の積み重ねだと思いますので、無駄にはならないと思います。どのみち、最初からいきなり凄いものを！というのは無理だと思いますし・・・

スケッチアップをダウンロードしたのは「５」が出た時ですが、全然触っていませんでしたが、ここ最近話題になることが多くなってきましたので（CAD＆CGでも特集が組まれたりしてますし）取りあえずどんな感じなのかを見るため、あと少しだけ興味があったので、ほんの少し触っています。
機械系でも使えるのかなぁ？という興味も若干ありましたけれども、まぁ機械系では既に本格的な3D-CAD/CAMを使う所が多くなっていますので、余り意味無いかな？と思いつつもテクニカルイラストとかには使えるかも？と思って、少し見ています。

サーフェイスモデラーで　トラックボールでの操作は少しきついですが、結構楽しく描けますが、自分の想定と違うと　何で〜？　と時間を食っていたりします。曲面が押し出せないとか、ブーリアンの感覚とかは、少し考え方を変えて対処するのはいいのですが、小さい面が描けない、という事には少し参りました。（0.65mm2以上だと描けるみたいですが）この辺り、小さい部品等を描く時には注意しないといけないかな。（大きめに描いておいてスケールで小さくするのは可能な様子？）

編集者: AFsoft World | このブログのURL |この記事のURL

　3月15日にJW_HP関東さんのお勉強会に参加してきました。
　執事のKONさんお疲れ様でした＆ありがとうございました。
　また、講師のかたもお疲れさまでした。
　参加された皆さん、とっても貴重な時間をありがとうございました。

　Logということで、メモです。siegelさんのBBSより引用

●2008春の勉強会
日時　2008/03/15(土)13:00〜17:00(16:45撤収開始)
場所　独立行政法人　国立オリンピック記念青少年総合センター
　　　http://nyc.niye.go.jp/
　　　〒151-0052渋谷区代々木神園町3番1号
　　　TEL 03-3469-2525
　　　小田急線参宮橋駅下車徒歩約7分

内容
１）ＪＷ＿ＣＡＤ＋ＳＵについて
２）ＤＸＦ
３）ジャバさんのお土産

●勉強会参加予定者リスト(敬称略)
　　なまえ／勉強会／オフ／コメント
１．ＫＯＮ／○／○／春の勉強会です。執事。
２．N.Misumi／○／○／講師
３．ａｋｉ。／○／？／講師
４．siegel／○／？／3/15の講習会に参加します。
５．ジャバ★52／○／？／息子のお下がりＰＣ持参で参上(^^;
６．駒田／○／？／「ＪＷ＋ＳＵ＋αの勉強会」イイですね。
７．Gnomon／○／？／大賛成です。
８．rj／○／？／みなさんにお会いできるのを楽しみにしております。
９．田中誠／○／？／(N.Misumiさんより)
10．p／○／？／参加させていただきます。
11．大賀　剛士／○／？／参加させてください。
12．K.TAM／○／○／6.01にしたらオートモードの画面で立ち上がらんぞぉ
13．馬目／△／？／体調が不安定なもので、出席が危ない状態です。
14．うにょすけ／○／○／夜のオフの会場に近いホテルがいいので・・
15．somem／○／○／まだ席がありそうなので、参加させてもらえますか？
16．ちーぱぱ／○／○／返事遅くなりましたSUの部品化少々あります
17．秋天越／○／？／参加させていただいてよろしいでしょうか？
18．akku-i／○／？／(siegelさんより)
19．エクスナレッジ枠
20．エクスナレッジ枠
21．王様席(講師)
22自由席．s_sato／○／？／(siegelさんより)

　あまりにも有名な方々が多数出席しておりましたので、かなり焦っちゃいました。

　そこで　僕の個人的なことをメモ。

編集者: ■現場のJW+Web2.0■ | このブログのURL |この記事のURL

　以前紹介した">以前紹介した外部変形のUp版です。

CAD&Drawing">CAD&DrawingのsomemさんがBlog：CAD_Dｗｇ+α">Blog：CAD_Dｗｇ+αにて掲載されています。

Excel データの作図（拡張版）

　距離と角度から、Excel で座標データを計算し、作図する外部変形の拡張版です。　　　　
　分岐コマンドから、2種類の作図が可能です。　　　　　　　　　　　　　　　　　　　　　　　　　　　

　線種／線色は、lt *／lc *　で変更することができます。　　　　　　　　　　　　　　　　　　　　　
　レイヤは、ly * を変更してください。　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　
　縮尺は、スプリクト9行目のS=10　を変更する必要があります。　　　　　　　　　　　　　　　　　　
　1/100の時、S=100です。

　実行するとこんなことができます。

編集者: ■現場のJW+Web2.0■ | このブログのURL |この記事のURL

当方のサイトのシェアウェアコーナーに、

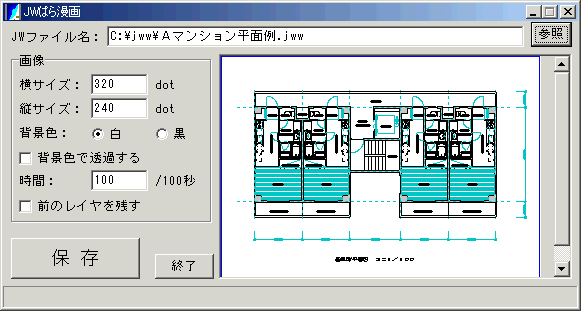

「JWぱら漫画(JWparama) Ver.1.00」というツールをアップしました。

Jw_cadで作成したファイルを指定し、レイヤ毎に表示して「ぱらぱら漫画」のようにアニメーションGIFファイルを作成するためのツールです。
対応形式は、下記のようになっています。
※JWC形式：MS-DOS版 JW_CAD 図面データ
　JWK形式：MS-DOS版 JW_CAD 図形データ
　JWW形式：Windows版 Jw_cad 図面データ
　（Ver.2.20〜6.00形式対応）
　JWS形式：Windows版 Jw_cad 図形データ
　（Ver.2.30〜6.00形式対応）
　JWクリボスデータ(*.1)
　JWV形式（AFJWVで作成出来るJWW＆画像バインドデータ）
　
表示されるJWファイルは、AFJWVでの簡易表示画面と同等となります。
※試用版です。
　
Ver.1.00 2008/03/13　登録


はい、単なる　お遊びプログラムです。

アニメGIF作成には時間がかかる場合もありますので御注意下さい。ESCキーを押すと途中で終了します。（指定したGIFはその状態で残ります）レイヤは、0-0から詰めておいて下さい。最初と途中、何も無いレイヤがあってもそのまま空コマとして出力されます。（そういう空コマがある可能性もあるため）

編集者: AFsoft World | このブログのURL |この記事のURL

　ツールバーの表示
　Jw_cadをはじめて使うときに、ツールバーを表示させる。




　表示(V)→ツールバー(T)

　その後下のウィンドが開く



　上記画像が僕のツールバー表示状態です。

　初心者なみですね。　僕の場合、キーコマンド+ボタン（一部特殊なものだけクロックメニュー）なので、これでいいんです。
　(;￣ー￣A アセアセ・・・

編集者: ■現場のJW+Web2.0■ | このブログのURL |この記事のURL

　以前、ある点の角度と、距離を求めたい。　と建築資料館の掲示板に書き込みしたところ。

　外部変形を作って頂いた。
　■外部変形：点の角度と距離 ">■外部変形：点の角度と距離
　↑上も参考に見てください。

　さて　今回は角度と、距離から敷地を作図するものです。

　その外部変形を　CAD&Drawing">CAD&DrawingのsomemさんがBlog：CAD_Dｗｇ+α">Blog：CAD_Dｗｇ+αにて掲載されています。
　リンクはその記事にしてあります。今のうちにExcelの表と、.batと.awkファイルを作っておきましょう。




　CAD_Dｗｇ+αの記事">CAD_Dｗｇ+αの記事に従い、Excelで表を作成して数式を入れる。

　記事内の.batと.awkファイルを作って、フォルダに入れる。



　ここまでできれば、Jwwで外部変形実行！


　これで　完了！

編集者: ■現場のJW+Web2.0■ | このブログのURL |この記事のURL

siegel's BLOG 『精進寺』">siegel's BLOG 『精進寺』にて

■外部変形−zP25D11公開

■変更履歴■

2008/03/08　zR25Dの立面レイヤ移動と立面立上げを一体化
　　　　　　上記に伴い、バッチファイル、スクリプト
　　　　　　説明書、説明図修正

☆レイヤ移動と立面立上げが連動してできるようになり、手間が少なくなりました。

※詳しくは、同梱の 1_zP25D〜5_zR25D説明図.jww、ソリッド.jww、総合編.jww
　などを参照して下さい。

編集者: ■現場のJW+Web2.0■ | このブログのURL |この記事のURL

ひでりんさんのサイトで、
JWWクリップボードの話が載ってますね。

JWWクリップボードといえば、まず最初に思い出すのは
唐人舞さんの「クリザメ」ですね。
クリザメのアイコン、私が描かせて頂きました。

唐人舞さん、回復されたのかなぁ？

土器手さんの　エクセルからのクリップボード出力関連等の
ツールなどありますが、
私自身もおくばせながら、「JWクリボ」というツールを作った後
「JWクリボス」（シェア）というツールを作りました。

最近では、「AFJWV」にも、クリップボードデータの読取、出力
が出来るようにしていたり、「script!」にも付けています。

JWW＆JWWクリップボード＆関連ソフト、という環境を整え
作業の効率化をはかるというのも、結構　面白いかもしれません。

ちなみに私の場合、
JWWクリップボードのデータは、一旦、ファイルにしてしまってます。
JWクリボ・JWクリボスでは、履歴を残すようになっていますので
最初から、ファイル化する必要があったからですけれど。

編集者: AFsoft World | このブログのURL |この記事のURL

JWW 6.01 で、試しに水平線を
線色１〜９、SXF線色１〜16、17〜20、で作図し
各線色の線幅を10〜80にして、300dpi で
JWW形式で保存。
600dpiにして JWW形式で保存。
1/100mm単位にして、再度線幅を10〜80にして
線をコピーして、コピーしたものを属性変更で線幅指定し
JWW形式で保存。
それぞれ、環境設定ファイル書き出しもしてみた。

JacConvert 2.88d で
環境設定ファイル無し・有り　それぞれで
JWWファイルを開き、
１つずつ DXFファイル保存。(2000形式・線色毎に線幅指定)
合計６ファイル。
それを、AutoCAD LT 2000 で開いてみると、
どれも、線幅は全て、0。
1/100mm単位で属性変更で線幅指定したものだけはOK。

環境設定ファイルを使わず、JWW読込時の線幅指定を手で指定。
それでもダメ。

うーん、何故だろう？

SXF線色を使わず、通常線色1〜8だけ　水平線８本　の図を
描いて、JWW形式で保存し、環境設定ファイル書き出しもして
それを JacConvert 2.88d で開き、
AutoCAD LT 2000 で開いてみると、
今度は、反映された。
環境設定ファイル使用・手動指定、とも OKな様子。

さきほどの３ファイルを再度、変換。
AutoCAD LT 2000 で開いてみると、
今度は、反映された。

なぜ？

何かの設定が残っていたのだろうか？
どうもよく分かりません。

今度は、うまく行かないようにするためには、という事が
分らなくなってしまって・・・

これではちょっとコメント出来ないなぁ〜

編集者: AFsoft World | このブログのURL |この記事のURL

Jw_cad&Soliloquy">Jw_cad&Soliloquyさんのブログにて線記号変形ALC外壁_1
が公開されました。

Jw_cad用線記号変形　ALC外壁_1

外壁ALC 平面図用（ S=1:100 ）の線記号変形です。
これも我の作図環境で作成してます (・ω・；A)
自分の作図環境で使用したい方は こっち を参考

DLファイルはlzh圧縮形式です。

■jw_opt4.dat　 100,GL工法
　ALCパネルt=100mm
　内壁：GL工法　PBt=12.5mm　断熱パネルt=10+9.5(12.5),15+9.5(12.5),20+9.5(12.5),25+9.5(12.5)mm
　現場発泡ウレタン吹付t=15,20,25,30,35mm+PBt=12.5mm
　

■jw_opt4b.dat　100,乾式工法
　ALCパネルt=100mm
　内壁：LGS野縁下地t=19,25mm+PBt=12.5mm　LGSスタッド下地t=20,25mm+PBt=12.5mm
　LGS下地t=10,12mm+PBt=12.5mm
　内壁クリッパー工法：スタイロフォーム直張t=25,30,40mm+LGS野縁下地t=19,25mm+PBt=12.5mm
　

■jw_opt4c.dat　100,乾式工法,現場発泡
　ALCパネルt=100mm
　内壁：現場発泡ウレタン吹付t=15,20,25,30,35mm　下地無,LGS下地t=10,12mm+PBt=12.5mm
　

■jw_opt4d.dat　120,GL工法
　ALCパネルt=120mm
　内壁：GL工法　PBt=12.5mm　断熱パネルt=10+9.5(12.5),15+9.5(12.5),20+9.5(12.5),25+9.5(12.5)mm
　現場発泡ウレタン吹付t=15,20,25,30,35mm+PBt=12.5mm

■jw_opt4e.dat　120,乾式工法
　ALCパネルt=120mm
　内壁：LGS野縁下地t=19,25mm+PBt=12.5mm　LGSスタッド下地t=20,25mm+PBt=12.5mm
　LGS下地t=10,12mm+PBt=12.5mm
　内壁クリッパー工法：スタイロフォーム直張t=25,30,40mm+LGS野縁下地t=19,25mm+PBt=12.5mm

■jw_opt4f.dat　120,乾式工法,現場発泡
　ALCパネルt=120mm
　内壁：現場発泡ウレタン吹付t=15,20,25,30,35mm　下地無,LGS下地t=10,12mm+PBt=12.5mm

■jw_opt4g.dat　125,GL工法
　ALCパネルt=125mm
　内壁：GL工法　PBt=12.5mm　断熱パネルt=10+9.5(12.5),15+9.5(12.5),20+9.5(12.5),25+9.5(12.5)mm
　現場発泡ウレタン吹付t=15,20,25,30,35mm+PBt=12.5mm

■jw_opt4h.dat　125,乾式工法
　ALCパネルt=125mm
　内壁：LGS野縁下地t=19,25mm+PBt=12.5mm　LGSスタッド下地t=20,25mm+PBt=12.5mm
　LGS下地t=10,12mm+PBt=12.5mm
　内壁クリッパー工法：スタイロフォーム直張t=25,30,40mm+LGS野縁下地t=19,25mm+PBt=12.5mm

■jw_opt4i.dat　125,乾式工法,現場発泡
　ALCパネルt=125mm
　内壁：現場発泡ウレタン吹付t=15,20,25,30,35mm　下地無,LGS下地t=10,12mm+PBt=12.5mm

■jw_opt4j.dat　150,GL工法
　ALCパネルt=150mm
　内壁：GL工法　PBt=12.5mm　断熱パネルt=10+9.5(12.5),15+9.5(12.5),20+9.5(12.5),25+9.5(12.5)mm
　現場発泡ウレタン吹付t=15,20,25,30,35mm+PBt=12.5mm

■jw_opt4k.dat　150,乾式工法
　ALCパネルt=150mm
　内壁：LGS野縁下地t=19,25mm+PBt=12.5mm　LGSスタッド下地t=20,25mm+PBt=12.5mm
　LGS下地t=10,12mm+PBt=12.5mm
　内壁クリッパー工法：スタイロフォーム直張t=25,30,40mm+LGS野縁下地t=19,25mm+PBt=12.5mm

■jw_opt4l.dat　150,乾式工法,現場発泡
　ALCパネルt=150mm
　内壁：現場発泡ウレタン吹付t=15,20,25,30,35mm　下地無,LGS下地t=10,12mm+PBt=12.5mm
