JW CAD情報局

博山さんの汎用2D-CAD「M7」（シェアウェア）が、
Version 3.23 にアップデートされました。
http://www.farchi.jp/filemgmt/index.php?id=415

添付ドキュメントより抜粋〜

【ソフト紹介】
Windowsソフト共通の操作性からあまり逸脱せず、かつ、効率的な設計業務が行えるよう様々な工夫を凝らした二次元汎用CADです。
【主な特徴】
・両ボタンドラッグ，ホイールによる拡大／縮小
・右ドラッグ、ホイールドラッグでのスクロール
・表計算ライクな下付レイヤタブの採用
・DXF,JWC,SFC, P21ファイルの読み書きに対応
・JWK図形ファイル対応（読込のみ）
・WMF,EMF書込機能を利用しワープロ・表計算アプリへの図面の貼込が可能
・国土地理院数値地図2500空間データおよびDM地図の読込に対応
・塗潰し，網掛，グラデーション，画像貼付，画像変形、画像マッピング等の充実した装飾系コマンドも装備
・フリーソフトM7devによる強力なマクロ開発環境を提供

【前バージョンからの変更点】
・編集メニューに画像トレースを追加(要potrace)
・明るさコントラストコマンド中の拡大・縮小・スクロール対応
・カラーバランスコマンド中の拡大・縮小・スクロール対応
・アウトラインコマンド中の拡大・縮小・スクロール対応
・アウトラインダイアログにプレビューボタンを追加

博山さんのサイト「M7 hotline」
http://homepage2.nifty.com/m7/

編集者: AFsoft World | このブログのURL |この記事のURL

当方のサイトのフリーウェアコーナーに、

script! 13 (LHA自己解凍圧縮；469KB)　すくりぷと（もどき）を作成しておき、それを解釈させて図形を作成し、ＢＭＰやＤＸＦ等の出力を行います。テスト版なので注意！EXEのみ。マウスホイール対応、文字列処理命令等追加、音声合成機能追加(2008.01.11) INP_NSx命令で文字列を扱えるよう変更・作図画面操作若干追加(2008.01.18)

を登録しました。

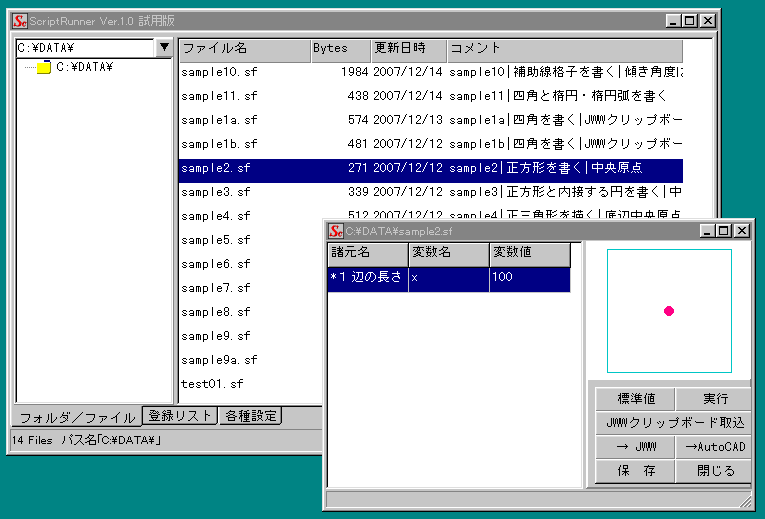

当方のサイトのシェアウェアコーナーに「scriptRunner Ver.1.06」というツールをアップしました。

スクリプトファイルを実行し、BMP形式／EMF形式／DXF形式／PCES形式で保存したり、[→JWW]ボタンをクリックして JWWクリップボードに転送し、JWWで[貼付]を行うと JWWでその図形を作図することが出来ます。同様に、[→AutoCAD]ボタンをクリックして AutoCADのコマンドライン上で[貼付]を行うとUCS原点上に図形を作図します。機能的には「script!」と同様です。
「フォルダ／ファイル」タブでは、選択したフォルダ内のスクリプトファイルをダブルクリックする事によって実行する事が出来ます。「登録リスト」タブでは、自分の好きなようにスクリプトファイルを登録することが出来ます。タブは26種類あり、種類毎に分類する事が出来ます。「各種設定」では、本ソフトを「script!」と同じフォルダに入れておくと「script!」の設定を読み書きする事が出来ます。
※試用版では、タブ内のファイルは最大10ファイル迄、連続使用時間は３分迄に制限されます。それ以外については正規版と同じです。
※試用版です。
Ver.1.06 2008/01/18　追加変更
・スクリプト画面で[実行]をクリックした際、そのスクリプトと同じフォルダ内に設定ファイル（拡張子 .ini）を作成・更新するようにしました。
・スクリプト画面に[前回値]ボタンを追加しました。前回値は10回分記憶します。クリックするたびに前の値に切り替わります。
・スクリプト画面の図形作図領域を、マウス左ボタンのダブルクリック又はホイールボタンクリックすると別窓表示を行うよう追加しました。
・script! 13 のスクリプト仕様に対応

編集者: AFsoft World | このブログのURL |この記事のURL

先のコメントで

おそらく、コマンドラインからでも動くと思います。

と書きましたが、DOSプロンプト（コマンドプロンプト）やショートカットを作成してパラメータを指定して実行しようとしているのですが、うまく行きません。う〜ん、謎です。
建築フォーラムでも報告しましたが、

とりあえず以前AutoCAD LT 2008体験版で検証のために作った落書きデータ(*.dwg)をこの「AnyDWG」で R12-ASCII-DXFに変換して、JacConvert 2.88b で開いてみました。
・アルファベットの縦字が縦字にならない（AutoCAD LT 2000ではOK）
・グローバル幅のあるポリラインは、幅が無くなる（AutoCAD LT 2000ではOK）
・幾何公差の記号がおかしい（AutoCAD LT 2000では見えてます）
　　EXPLODED2という文字スタイルで gdt.shxというフォントを使用しているため
・角度寸法の「°」が「−U+2039」に化ける。多分 UniCode指定と思いますが
　R12であれば「%%d」にして欲しいような気もしますが〜
それ以外は、結構良い感じです。
スプライン、ハッチングも出来ているようです。

AutoCAD LT 2000で開いた時には、文字スタイル EXPLODED0、EXPLODED1のフォントが指定されていませんので、文字が「?」に化けてしまいますので、文字スタイル管理でフォントを指定すれば見えるようになります。

「AnyDWG」で R13-ASCII-DXFに変換して、JacConvert 2.88b で開いてみると
・アルファベットの縦字が縦字にならない（AutoCAD LT 2000ではOK）
・グローバル幅のあるポリラインは、幅が無くなる（AutoCAD LT 2000ではOK）
・幾何公差が無くなる。
・角度寸法の「°」が「?」に化ける。
・マルチテキストの自動改行が消えて１行になる。
・引出線の形状が変わる
という具合になりますので、R13よりは、R12の方がいいような気はします。

です。
Nakaharaさんより、2007-ASCII-DXFにしてみたら、というコメントを頂きましたが、2007形式にしても「°」は「??」になるだけでしたし、上記のR13にくわえて、ハッチングも消えてしまいます。ですので、2007にするのはパス、という事になりそうです。
なお、テストのラクガキデータというのは、こんなファイルです。

これを AnyDWG で R12-ASCII-DXF にしてJacConvert 2.88bで開いた時の絵がこんな感じ。

AnyDWG で R13-ASCII-DXF にしてJacConvert 2.88bで開いた時の絵がこんな感じ。

R14以降にするとハッチングが消えますので除外します。（ハッチング要素がそのままハッチング要素として出力され、JacConvertがハッチング要素に対応していない為）

編集者: AFsoft World | このブログのURL |この記事のURL

建築フォーラムでの情報より...

Open Dessign Alliance （旧OpenDWG）
http://www.opendwg.org/
にて、
DConvert の後継と思われるDWG-DXF変換ソフト「AnyDWG」が公開されていました。
Output Version では、下記が選択出来ます。
R12DWG
R13DWG
R14DWG
2000DWG
2004DWG
2007DWG
R10 Binary DXF
R12 Binary DXF
R13 Binary DXF
R14 Binary DXF
2000 Binary DXF
2004 Binary DXF
2007 Binary DXF
R9 ASCII DXF
R10 ASCII DXF
R12 ASCII DXF
R13 ASCII DXF
R14 ASCII DXF
2000 ASCII DXF
2004 ASCII DXF
2007 ASCII DXF
DCONVERTでは、2000形式まで対応でしたのでかなりの機能アップということでしょうか？変換精度はまだ分りませんが、AutoCAD LT 2008体験版のサンプル図面を2000 ASCII DXFに幾つか少し変換させてみましたがエラーせず変換していたようです。

DOSプロンプトで実行してみると、コマンドライン云々のダイアログメッセージは表示されていましたので、おそらく、コマンドラインからでも動くと思います。ファイル単位ではなくてフォルダ単位のようですけれど。

編集者: AFsoft World | このブログのURL |この記事のURL

散々迷った末に AUDUSD

編集者: 完全無敵の何でもストア | このブログのURL |この記事のURL

今年は、2D-CADを作ってみたいなぁ〜　と思いつつ

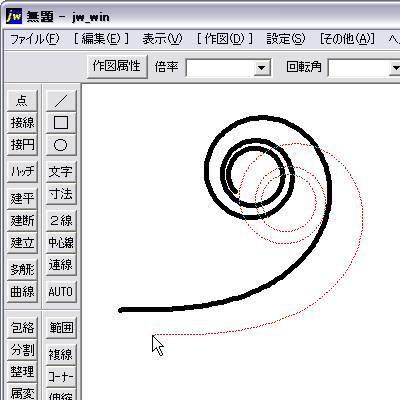

どうせ１から作るのなら、SXFの仕様に合わせた方が面白いかな？と思って、SXF Ver.3.1の仕様書を少し眺めていましたが、Ver.3.1 からクロソイド曲線要素というのが追加された様子です。土木関係ではよく使うのかな？はっきり言ってよく分かりません〜。という訳で、ネットで見ていると、なるほど、こういう渦巻きのような曲線なのね、で、式は？
　　L×R = A^2
それしか分らないの？
と、更に色々見ていくと、うわー、積分やらなにやら・・・
SXF仕様では、Aの値と、開始長さ、終了長さ、を与えるらしい。
更にネットを探って行って・・・
取りあえず、X,Y の式を書いてくれているサイトがありましたので

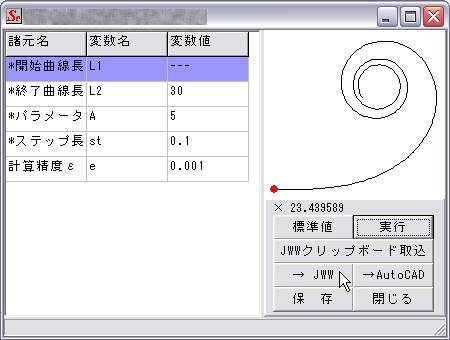

script! でコーディングしてみました。
・・・
遅い。 ダメですね〜　実用性ゼロです。
scriptRunner の方はログ表示等をせず少しだけ高速処理させてますが、そちらだとマシだけども、やっぱり遅いです。ですが、まぁ、描かせてみましたが、これで合っているのかどうかも分りませんので公開もしませんが、でもまぁ、
script!を簡単なプログラムのテストに使う、という手もありそうです。

遅いですが。

編集者: AFsoft World | このブログのURL |この記事のURL

当方のサイトのフリーウェアコーナーに、

script! 12 (LHA自己解凍圧縮；469KB)　すくりぷと（もどき）を作成しておき、それを解釈させて図形を作成し、ＢＭＰやＤＸＦ等の出力を行います。テスト版なので注意！EXEのみ。マウスホイール対応、文字列処理命令等追加(2008.01.09) 音声合成機能追加(2008.01.11)

を登録しました。

当方のサイトのシェアウェアコーナーに「scriptRunner Ver.1.05」というツールをアップしました。

スクリプトファイルを実行し、BMP形式／EMF形式／DXF形式／PCES形式で保存したり、[→JWW]ボタンをクリックして JWWクリップボードに転送し、JWWで[貼付]を行うと JWWでその図形を作図することが出来ます。同様に、[→AutoCAD]ボタンをクリックして AutoCADのコマンドライン上で[貼付]を行うとUCS原点上に図形を作図します。機能的には「script!」と同様です。
「フォルダ／ファイル」タブでは、選択したフォルダ内のスクリプトファイルをダブルクリックする事によって実行する事が出来ます。「登録リスト」タブでは、自分の好きなようにスクリプトファイルを登録することが出来ます。タブは26種類あり、種類毎に分類する事が出来ます。「各種設定」では、本ソフトを「script!」と同じフォルダに入れておくと「script!」の設定を読み書きする事が出来ます。
※試用版では、タブ内のファイルは最大10ファイル迄、連続使用時間は３分迄に制限されます。それ以外については正規版と同じです。
※試用版です。
Ver.1.05 2008/01/11　追加変更
・株式会社アクエスト様「AquesTalk - テキスト音声合成ミドルウェア」を利用した音声合成に対応（スクリプトの「TALK」命令）
・script! 12 のスクリプト仕様に対応

株式会社アクエスト様「AquesTalk - テキスト音声合成ミドルウェア」
http://www.a-quest.com/aquestalk/
を利用させていただきました。

スクリプトで、

TALK "あいうえお、かきくけこ"

という具合に書くと、そういう声を出します。なお、サウンドボードとスピーカが接続されている必要があります。

編集者: AFsoft World | このブログのURL |この記事のURL

当方のサイトのフリーウェアコーナーに、

script! 11 (LHA自己解凍圧縮；400KB)　すくりぷと（もどき）を作成しておき、それを解釈させて図形を作成し、ＢＭＰやＤＸＦ等の出力を行います。テスト版なので注意！EXEのみ。線ソリッド作図、円周ソリッド作図、円環ソリッド作図、16進数関連命令、JWW属性フラグ指定、を追加(2007.12.26) マウスホイール対応、文字列処理命令等追加(2008.01.09)

を登録しました。

当方のサイトのシェアウェアコーナーに「scriptRunner Ver.1.04」というツールをアップしました。

スクリプトファイルを実行し、BMP形式／EMF形式／DXF形式／PCES形式で保存したり、[→JWW]ボタンをクリックして JWWクリップボードに転送し、JWWで[貼付]を行うと JWWでその図形を作図することが出来ます。同様に、[→AutoCAD]ボタンをクリックして AutoCADのコマンドライン上で[貼付]を行うとUCS原点上に図形を作図します。機能的には「script!」と同様です。
「フォルダ／ファイル」タブでは、選択したフォルダ内のスクリプトファイルをダブルクリックする事によって実行する事が出来ます。「登録リスト」タブでは、自分の好きなようにスクリプトファイルを登録することが出来ます。タブは26種類あり、種類毎に分類する事が出来ます。「各種設定」では、本ソフトを「script!」と同じフォルダに入れておくと「script!」の設定を読み書きする事が出来ます。
※試用版では、タブ内のファイルは最大10ファイル迄、連続使用時間は３分迄に制限されます。それ以外については正規版と同じです。
※試用版です。
Ver.1.04 2008/01/09　追加変更
・図形画面上でのマウスホイールによる拡大・縮小に対応
・図形画面下の「×〜」拡大倍率表示部をクリックすると元の倍率に戻すよう追加
・script! 11 のスクリプト仕様に対応

マウスホイールでの拡大縮小に対応、script!では原点に「×」表示を追加
数学関数に「RAND(x):0≦N＜x間の乱数発生」を追加
RANDOMIZE命令（乱数系列初期化）追加
文字列関係の命令で以下を追加
現在の日付を取得　GETDATE s,i
現在の時刻を取得　GETTIME s,i
本スクリプトファイル名を取得　GETFNAME s,i
数値を英字に変換　STRNUM s,n,i
文字列内の空白・制御コードを除去　TRIM s,s1
英字を大文字に変換　UPCASE s,s1
英字を小文字に変換　LOWCASE s,s1
半角文字を全角文字に変換　ZENKAKU s,s1

編集者: AFsoft World | このブログのURL |この記事のURL

さて、最後に、区域をつけてみます。

文字は作図していませんがCAD側でやっつけて下さい。

区域の横・縦の分割数を入力させます。
輪郭線の外側に、間隔の半分の長さの線を描きます。但し、真ん中だけは端まで長くします。区域と区域の間に線を描きますので、分割数より１本少ない線数となります。

// 図面枠　輪郭線＋表題欄＋裁断マーク＋区域
//
#LIST
　paper = "A0","A1","A2","A3","A4"
　pmuki = "横","縦"
　org = "左下","中央"

#VAR
　paper = A0　　;*用紙の大きさ
　pmuki = 横　　;*用紙の向き
　org = 左下　　;*原点
　c = 20　　　　;*輪郭線間隔c
　d = 20　　　　;*輪郭線間隔d
　hyoux =100　　;*表題欄Ｘ
　hyouy = 50　　;*表題欄Ｙ
　sai_l = 15　　;*裁断マーク長さ
　sai_w =　5　　;*裁断マーク幅
　kui_x = 10　　;*区域横数
　kui_y =　8　　;*区域縦数
　
　ipaper　　　// 用紙の大きさ 0-4
　ipmuki　　　// 用紙の向き 0,1
　iorg　　　　// 原点 0,1
　px
　py
　ox
　oy
　w1
　w2
　w3
　w4
　w5
　w6
　w7
　w8
　cn

#DRAW
　CHKITEM ipaper,paper,paper
　CHKITEM ipmuki,pmuki,pmuki
　CHKITEM iorg,org,org

　CAL　px = 1189
　CAL　py = 841
　#IF (ipaper == 1)
　　　CAL　px = 841
　　　CAL　py = 594
　#END
　#IF (ipaper == 2)
　　　CAL　px = 594
　　　CAL　py = 420
　#END
　#IF (ipaper == 3)
　　　CAL　px = 420
　　　CAL　py = 297
　#END
　#IF (ipaper == 4)
　　　CAL　px = 297
　　　CAL　py = 210
　#END

// 縦向きの場合、横・縦サイズを入れ替え
　#IF (ipmuki == 1)
　　　CAL　w1 = px
　　　CAL　px = py
　　　CAL　py = w1
　#END

　CAL　ox = 0
　CAL　oy = 0
　#IF (iorg == 1)
　　　CAL　ox = -px/2
　　　CAL　oy = -py/2
　#END

　// 図面枠　補助線で作図
　LAYER SetLineLay7
　PEN SetLineCol7,SetLineLtp7,SetLineWid7
　CAL　w1 = ox
　CAL　w2 = oy
　CAL　w3 = ox + px
　CAL　w4 = oy + py
　BOX w1,w2,w3,w4

　// 輪郭線　外形線で作図
　LAYER SetLineLay1
　PEN SetLineCol1,SetLineLtp1,SetLineWid1
　CAL　w1 = ox + d
　CAL　w2 = oy + c
　CAL　w3 = ox + px - c
　CAL　w4 = oy + py - c
　BOX w1,w2,w3,w4

　#IF ((hyoux <= 0) || (hyouy <= 0))
　　　#GOTO *NEXT1
　#END
　// 表題欄　外形線で作図
　CAL　w1 = ox + px - c - hyoux
　CAL　w2 = oy + d
　CAL　w3 = w1
　CAL　w4 = oy + d + hyouy
　LINE w1,w2,w3,w4
　CAL　w1 = w3
　CAL　w2 = w4
　CAL　w3 = ox + px - c
　CAL　w4 = w2
　LINE w1,w2,w3,w4

*NEXT1
　#IF ((sai_l <= 0) || (sai_w <= 0))
　　　#GOTO *NEXT2
　#END
　// 裁断マーク　外形線の色で作図
　// 左下
　CAL　w1 = ox
　CAL　w2 = oy
　CAL　w3 = ox + sai_l
　CAL　w4 = oy + sai_w
　4SOLID -1,w1,w2, w3,w2, w3,w4, w1,w4
　CAL　w1 = ox
　CAL　w2 = oy + sai_w
　CAL　w3 = ox + sai_w
　CAL　w4 = oy + sai_l
　4SOLID -1,w1,w2, w3,w2, w3,w4, w1,w4
　// 左上
　CAL　w1 = ox
　CAL　w2 = oy + py
　CAL　w3 = ox + sai_l
　CAL　w4 = oy + py - sai_w
　4SOLID -1,w1,w2, w3,w2, w3,w4, w1,w4
　CAL　w1 = ox
　CAL　w2 = oy + py - sai_w
　CAL　w3 = ox + sai_w
　CAL　w4 = oy + py - sai_l
　4SOLID -1,w1,w2, w3,w2, w3,w4, w1,w4
　// 右下
　CAL　w1 = ox + px
　CAL　w2 = oy
　CAL　w3 = ox + px - sai_l
　CAL　w4 = oy + sai_w
　4SOLID -1,w1,w2, w3,w2, w3,w4, w1,w4
　CAL　w1 = ox + px
　CAL　w2 = oy + sai_w
　CAL　w3 = ox + px - sai_w
　CAL　w4 = oy + sai_l
　4SOLID -1,w1,w2, w3,w2, w3,w4, w1,w4
　// 右上
　CAL　w1 = ox + px
　CAL　w2 = oy + py
　CAL　w3 = ox + px - sai_l
　CAL　w4 = oy + py - sai_w
　4SOLID -1,w1,w2, w3,w2, w3,w4, w1,w4
　CAL　w1 = ox + px
　CAL　w2 = oy + py - sai_w
　CAL　w3 = ox + px - sai_w
　CAL　w4 = oy + py - sai_l
　4SOLID -1,w1,w2, w3,w2, w3,w4, w1,w4

*NEXT2
　#IF ((kui_x<=1)||(kui_y<=1)||((kui_x%2)==1)||((kui_y%2)==1))
　　　#GOTO *NEXT3
　#END
　// 区域・横方向　外形線で作図
　CAL　cn = 0
　CAL　w5 = (px - c - d) / kui_x
　CAL　w6 = w5
*LOOP1
　CAL　w7 = c/2
　#IF (cn == (kui_x/2-1))
　　　CAL　w7 = c
　#END
　CAL　w1 = ox + d + w6
　CAL　w2 = oy + c
　CAL　w3 = w1
　CAL　w4 = w2 - w7
　LINE w1,w2,w3,w4
　CAL　w2 = oy + py - c
　CAL　w4 = w2 + w7
　LINE w1,w2,w3,w4
　CAL　w6 = w6 + w5
　CAL　cn = cn + 1
　#IF (cn < (kui_x-1))
　　　#GOTO *LOOP1
　#END
　// 区域・縦方向　外形線で作図
　CAL　cn = 0
　CAL　w5 = (py - 2*c) / kui_y
　CAL　w6 = w5
*LOOP2
　CAL　w7 = d/2
　CAL　w8 = c/2
　#IF (cn == (kui_y/2-1))
　　　CAL　w7 = d
　　　CAL　w8 = c
　#END
　CAL　w1 = ox + d
　CAL　w2 = oy + c + w6
　CAL　w3 = w1 - w7
　CAL　w4 = w2
　LINE w1,w2,w3,w4
　CAL　w1 = ox + px - c
　CAL　w3 = w1 + w8
　LINE w1,w2,w3,w4
　CAL　w6 = w6 + w5
　CAL　cn = cn + 1
　#IF (cn < (kui_y-1))
　　　#GOTO *LOOP2
　#END

*NEXT3

とまぁ、こんな感じです。

編集者: AFsoft World | このブログのURL |この記事のURL

建築フォーラムにて、
土器手さんの「SusiePlugin for JWW & JWS ver1.3」が公開されました。
http://www.farchi.jp/filemgmt/index.php?id=400
以下、ダウンロード時の紹介文より抜粋

●概要
JWW (Jw_cad for Windows) ,JWS 形式データ用 Susieプラグイン。
・Susie プラグインに対応した各アプリで利用可能
・Jw_cad for Windows (以下、Jw_win と略) の図面データ(*.jww)を表示
・Jw_win 用図形データ(*.jws)を表示
・Jw_win Ver.2.30〜6.0（データ形式 ver2.30, 3.00, 3.51, 4.20, 6.00)に対応

Jw_win の図面中に、他の JWW 図をリンクして表示させたい・・
Susieプラグインを利用すれば可能では・・と思い、作ってみました。又、本家Susie や, ViX, Linar, ACDSee といった画像表示ソフトで利用すれば JWW の図面や、図形データを画像一覧として表示したり、BMP や、JPG,PNG その他の画像形式に変換し、画像データとして編集することも簡単にできます。(ACDSee は、*.jww のみ)
