当方のサイトのフリーウェアコーナーに、
「script! 10 (LHA自己解凍圧縮；396KB)
　すくりぷと（もどき）を作成しておき、それを解釈させて図形を作成し、ＢＭＰやＤＸＦ等の出力を行います。テスト版なので注意！EXEのみ。線ソリッド作図、円周ソリッド作図、円環ソリッド作図、16進数関連命令、JWW属性フラグ指定、を追加(2007.12.26) 微調整(2007.12.29)」
を登録しました。

当方のサイトのシェアウェアコーナーに、
「scriptRunner Ver.1.03」というツールをアップしました。

スクリプトファイルを実行し、BMP形式／EMF形式／DXF形式／PCES形式で保存したり、[→JWW]ボタンをクリックして JWWクリップボードに転送し、JWWで[貼付]を行うと JWWでその図形を作図することが出来ます。同様に、[→AutoCAD]ボタンをクリックして AutoCADのコマンドライン上で[貼付]を行うとUCS原点上に図形を作図します。機能的には「script!」と同様です。
「フォルダ／ファイル」タブでは、選択したフォルダ内のスクリプトファイルをダブルクリックする事によって実行する事が出来ます。「登録リスト」タブでは、自分の好きなようにスクリプトファイルを登録することが出来ます。タブは26種類あり、種類毎に分類する事が出来ます。「各種設定」では、本ソフトを「script!」と同じフォルダに入れておくと「script!」の設定を読み書きする事が出来ます。
※試用版では、タブ内のファイルは最大10ファイル迄、連続使用時間は３分迄に制限されます。それ以外については正規版と同じです。
※試用版です。
Ver.1.03 2007/12/29　追加変更
・命令・値の見易さを調整する文字コードで TABコード・半角空白のみ対応
　だったのを、全角空白文字にも対応するよう修正
・ソリッド図形の任意色指定で「0」値（黒色）に対応

編集者: AFsoft World | このブログのURL |この記事のURL

次に、変数値を自由入力するのではなく、選択一覧（コンボボックス）のうちから選択して指定する手法について書きます。JIS部品では、例えば、ねじの「ねじの呼び」等は推奨されるもののうちから選択して指定を行います。自由入力を許しても現実にはそんなネジはない（※特注品や試作品の場合を除く）という事になるのを防ぎます。そういった場合には、「#LIST」定義を行います。

#LIST
　X = 100,200,300,400,500
　Y = 50,100,150,200,250,300
#VAR
　X = 100　　;*横長さ
　Y = 100　　;*縦長さ
#DRAW
　PEN 2,1,0
　BOX 0,0,X,Y

（※全角空白を半角空白に置き換えて下さい）
[標準値に戻す]をクリックしたあと、諸元表の項目をクリックしてみて下さい。X,Yの値は、自由入力出来なくなり、#LIST定義された値のうちからの選択、となります。

次に、長方形とその中心線を作図するような図形を考えてみます。
長方形の左中央を原点とします。

#VAR
　X = 100　　;*横長さ
　Y = 50　　;*縦長さ
　// 以下は作業用変数
　x1
　y1
　x2
　y2
#DRAW
　// 長方形
　LAYER 1
　PEN 2,1,0
　CAL　x1 = 0
　CAL　y1 = -Y/2
　CAL　x2 = X
　CAL　y2 = Y/2
　BOX x1,y1,x2,y2
　// 中心線
　LAYER 0
　PEN 1,5,0
　CAL　x1 = -5.0
　CAL　y1 = 0.0
　CAL　x2 = X + 5.0
　CAL　y2 = 0.0
　LINE x1,y1,x2,y2

（※全角空白を半角空白に置き換えて下さい）
中心線のはみ出し量は、5mm としています。
長方形はレイヤ1に、中心線はレイヤ0に入れています。
但しこのレイヤ指定は、AutoCADコマンドライン時には無効となり、JWWクリップボード転送をした場合には、貼付時に[作図属性]で「元レイヤに作図」又は「元グループに作図」にチェックを入れる必要があります。レイヤ指定は、0〜15 で指定出来ます。

このレイヤ、線色、線種、線幅は、上記のようにスクリプト上で固定値で使用するパターンと、変数を使うようにして諸元表から入力するパターンと、入力関係命令を使って、スクリプト実行中にダイアログ画面を出して指定させるパターンがあります。

それ以外に、メニュー「設定」→「線設定」で定義した設定値を利用するパターンもあります。

※script!の線設定値を利用する場合、
　SetLineLay1　外径線　レイヤ (0-15)
　SetLineCol1　　　　　線色 (1-9)
　SetLineLtp1　　　　　線種 (1-9,11-19)
　SetLineWid1　　　　　線幅 (0-500)
　SetLineLay2　寸法線　レイヤ (0-15)
　SetLineCol2　　　　　線色 (1-9)
　SetLineLtp2　　　　　線種 (1-9,11-19)
　SetLineWid2　　　　　線幅 (0-500)
　SetLineLay3　中心線　レイヤ (0-15)
　SetLineCol3　　　　　線色 (1-9)
　SetLineLtp3　　　　　線種 (1-9,11-19)
　SetLineWid3　　　　　線幅 (0-500)
　SetLineLay4　基準線　レイヤ (0-15)
　SetLineCol4　　　　　線色 (1-9)
　SetLineLtp4　　　　　線種 (1-9,11-19)
　SetLineWid4　　　　　線幅 (0-500)
　SetLineLay5　想像線　レイヤ (0-15)
　SetLineCol5　　　　　線色 (1-9)
　SetLineLtp5　　　　　線種 (1-9,11-19)
　SetLineWid5　　　　　線幅 (0-500)
　SetLineLay6　隠れ線　レイヤ (0-15)
　SetLineCol6　　　　　線色 (1-9)
　SetLineLtp6　　　　　線種 (1-9,11-19)
　SetLineWid6　　　　　線幅 (0-500)
　SetLineLay7　補助線　レイヤ (0-15)
　SetLineCol7　　　　　線色 (1-9)
　SetLineLtp7　　　　　線種 (1-9,11-19)
　SetLineWid7　　　　　線幅 (0-500)
　SetLWidth1　　細線　　線幅 (0-500)
　SetLWidth2　　太線　　線幅 (0-500)
　SetLWidth3　　極太線　線幅 (0-500)
※script!の文字設定値を利用する場合、
　SetMojiLay1　文字１　レイヤ (0-15)
　SetMojiCol1　　　　　線色 (1-9)
　SetMojiMH1　　　　　　文字高 [mm]
　SetMojiMW1　　　　　　文字幅 [mm]
　SetMojiLay2　文字２　レイヤ (0-15)
　SetMojiCol2　　　　　線色 (1-9)
　SetMojiMH2　　　　　　文字高 [mm]
　SetMojiMW2　　　　　　文字幅 [mm]
　SetMojiLay3　文字３　レイヤ (0-15)
　SetMojiCol3　　　　　線色 (1-9)
　SetMojiMH3　　　　　　文字高 [mm]
　SetMojiMW3　　　　　　文字幅 [mm]
　SetMojiLay4　文字４　レイヤ (0-15)
　SetMojiCol4　　　　　線色 (1-9)
　SetMojiMH4　　　　　　文字高 [mm]
　SetMojiMW4　　　　　　文字幅 [mm]
　SetMojiLay5　文字５　レイヤ (0-15)
　SetMojiCol5　　　　　線色 (1-9)
　SetMojiMH5　　　　　　文字高 [mm]
　SetMojiMW5　　　　　　文字幅 [mm]
※script!の寸法設定値を利用する場合、
　SetMH　文字高 [mm]
　SetMW　文字幅 [mm]
　SetAL　矢印長さ [mm]
　SetAA　矢印角度 [rad]
　SetKR　黒丸半径 [mm]
　SetD1　図形と寸法引出線の距離 [mm]
　SetD2　引出線はみ出し距離 [mm]
　SetD3　寸法値線と寸法値の距離 [mm]
　SetD4　寸法線間距離 [mm]
　SetZ1　中心線はみ出し距離 [mm]

変数名は大文字小文字を区別しますので注意して下さい。

これは、線等の用途に応じて線を決めておいて、その用途で作図するようにしておき、他の様々な図形と共通のレイヤ・線色・線種・線幅で作図できるようにしましょう、という試みです。
これを使うと上記の図形は下記のようになります。

#VAR
　X = 100　　;*横長さ
　Y = 50　　;*縦長さ
　// 以下は作業用変数
　x1
　y1
　x2
　y2
#DRAW
　// 長方形
　LAYER SetLineLay1　　// 外形線
　PEN SetLineCol1,SetLineLtp1,SetLineWid1
　CAL　x1 = 0
　CAL　y1 = -Y/2
　CAL　x2 = X
　CAL　y2 = Y/2
　BOX x1,y1,x2,y2
　// 中心線
　LAYER SetLineLay3
　PEN SetLineCol3,SetLineLtp3,SetLineWid3
　CAL　x1 = - SetZ1
　CAL　y1 = 0.0
　CAL　x2 = X + SetZ1
　CAL　y2 = 0.0
　LINE x1,y1,x2,y2

（※全角空白を半角空白に置き換えて下さい）

編集者: AFsoft World | このブログのURL |この記事のURL

当方のサイトのフリーウェアコーナーに、
「script! (LHA自己解凍圧縮；395KB)
　すくりぷと（もどき）を作成しておき、それを解釈させて図形を作成し、ＢＭＰやＤＸＦ等の出力を行います。テスト版なので注意！EXEのみ。線ソリッド作図、円周ソリッド作図、円環ソリッド作図、16進数関連命令、JWW属性フラグ指定、を追加(2007.12.26) 微調整(2007.12.29)」
を登録しました。

当方のサイトのシェアウェアコーナーに、
「scriptRunner Ver.1.02」というツールをアップしました。

スクリプトファイルを実行し、BMP形式／EMF形式／DXF形式／PCES形式で保存したり、[→JWW]ボタンをクリックして JWWクリップボードに転送し、JWWで[貼付]を行うと JWWでその図形を作図することが出来ます。同様に、[→AutoCAD]ボタンをクリックして AutoCADのコマンドライン上で[貼付]を行うとUCS原点上に図形を作図します。機能的には「script!」と同様です。
「フォルダ／ファイル」タブでは、選択したフォルダ内のスクリプトファイルをダブルクリックする事によって実行する事が出来ます。「登録リスト」タブでは、自分の好きなようにスクリプトファイルを登録することが出来ます。タブは26種類あり、種類毎に分類する事が出来ます。「各種設定」では、本ソフトを「script!」と同じフォルダに入れておくと「script!」の設定を読み書きする事が出来ます。
※試用版では、タブ内のファイルは最大10ファイル迄、連続使用時間は３分迄に制限されます。それ以外については正規版と同じです。
※試用版です。
Ver.1.02 2007/12/29　追加変更
・#LIST定義したリスト変数の諸元指定が出来ない不具合修正

編集者: AFsoft World | このブログのURL |この記事のURL

当方のサイトのシェアウェアコーナーに、
「scriptRunner Ver.1.01」というツールをアップしました。

スクリプトファイルを実行し、BMP形式／EMF形式／DXF形式／PCES形式で保存したり、[→JWW]ボタンをクリックして JWWクリップボードに転送し、JWWで[貼付]を行うと JWWでその図形を作図することが出来ます。同様に、[→AutoCAD]ボタンをクリックして AutoCADのコマンドライン上で[貼付]を行うとUCS原点上に図形を作図します。機能的には「script!」と同様です。
「フォルダ／ファイル」タブでは、選択したフォルダ内のスクリプトファイルをダブルクリックする事によって実行する事が出来ます。「登録リスト」タブでは、自分の好きなようにスクリプトファイルを登録することが出来ます。タブは26種類あり、種類毎に分類する事が出来ます。「各種設定」では、本ソフトを「script!」と同じフォルダに入れておくと「script!」の設定を読み書きする事が出来ます。
※試用版では、タブ内のファイルは最大10ファイル迄、連続使用時間は３分迄に制限されます。それ以外については正規版と同じです。
※試用版です。

Ver.1.01 2007/12/28　追加変更
・Jw_cad図形ファイル（JWS形式ファイル）での保存が出来るよう追加
・JWWクリップ転送時、TEXT要素の終点が半角文字使用時にずれるのを修正
・図形画面を拡大・縮小しても原点印が消えないよう修正
・図形画面下に倍率表示（× ******）を行うよう追加
・諸元を変更して[実行]すると図形範囲の再算出を行うよう修正

編集者: AFsoft World | このブログのURL |この記事のURL

当方のサイトのフリーウェアコーナーに、

「script! (LHA自己解凍圧縮；395KB)
　すくりぷと（もどき）を作成しておき、それを解釈させて図形を作成し、ＢＭＰやＤＸＦ等の出力を行います。テスト版なので注意！EXEのみ。線ソリッド作図、円周ソリッド作図、円環ソリッド作図、16進数関連命令、JWW属性フラグ指定、を追加(2007.12.26) 微調整(2007.12.28)」

を登録しました。

編集者: AFsoft World | このブログのURL |この記事のURL

script!の作り方なネタを少し書きます。

script!は、下記でダウンロードして下さい。
http://afsoft.jp/program/p05.html
テキストエディタで作る事も出来ますが、この script! 上でも作れます。ダウンロードしたファイルは自己解凍型圧縮されていますので、これを実行し、どこかに作業用のフォルダを作って、その中に展開して下さい。ここでは「C://\/i/iscript」というフォルダを作って、そのなかで作業することにします。
展開すると、「script.exe」がありますがこれがソフト本体です。エクスプローラ等でダブルクリックして実行して下さい。「script.txt」はスクリプト作成についての説明書です。あと「○○.sf」というファイルが何個かありますが、サンプルのファイルです。拡張子は通常「.sf」となります。あと、暗号化スクリプトファイル「○○.sfp」というのも出力可能ですが、これは、作ったスクリプトを他人へ配布する際、中身を見られたくない場合に利用して下さい。

原点座標を(0,0)として作図する図形を作ります。

単位は mm です。基本的に、尺度1:1(1/1)として作って下さい。

まずは、線分(0,0)-(100,0) （長さ 100mm の水平線）を描きたいとします。

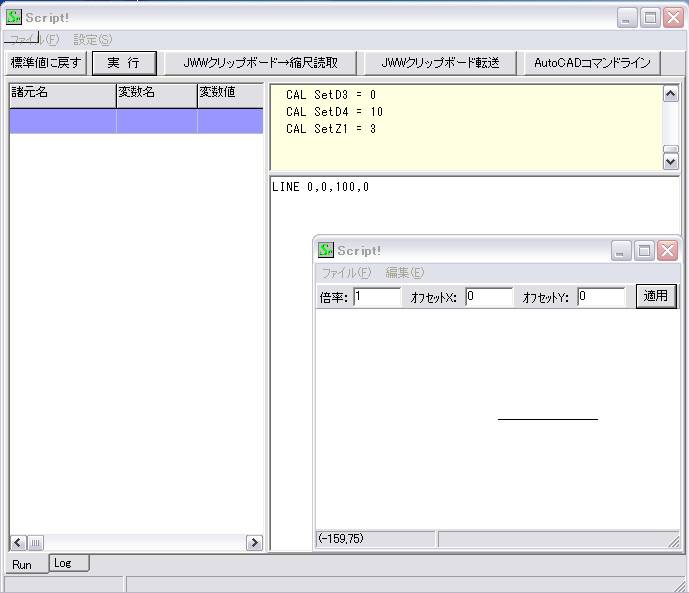

画面右側の下側の部分に、スクリプトのコード（プログラム）を書きます。

LINE 0,0,100,0

と書いて、[実行]をクリックして下さい。
別画面が表示されて、水平線が作図されたら成功です。

作ったスクリプトは、保存しておいて下さい。

[JWWクリップボード転送]をクリックします。
JWW (Jw_cad for Windows) を起動し、ツールバーの[貼付]ボタンをクリックして、倍率・回転角等ありますが、作図画面上でマウスクリックして、線が描ける事を確認して下さい。

線色２・実線・線幅0で作図されますが、これを別の線色・線種で作図したい場合には、PEN命令を使います。「script.txt」の220行目の説明を見て下さい。

ペン指定
PEN col,typ,wid
　col : 1:水 2:黒 3:緑 4:黄 5:紫 6:青 7:濃緑 8:赤 9:桃
　typ : 1:実線 2:点線1 3:点線2 4:点線3 5:一点鎖線1
　　　　6:一点鎖線2 7:二点鎖線1 8:二点鎖線2 9:点線
　　　　11:ランダム線1 〜 15:ランダム線5
　　　　16:倍長線種1 〜 19:倍長線種4
　wid : 線幅 0:無指定 1〜500:1/100mm〜500/100mm
　※col9、typ9 は補助線

線色３、点線１、線幅0 で　線を描く場合には、

PEN 3,2,0
LINE 0,0,100,0

となります。
[実行]をクリックし[JWWクリップボード転送]をクリックして、JWW上で[貼付]クリックしてみてください。

さぁ、出来ましたでしょうか？
