当方のサイトのシェアウェアコーナーに、
「AFJWV Ver.1.07」というツールをアップしました。

Jw_cadデータを指定すると、
その内容を画面に表示するためのビューワーソフトです。
対応形式は、下記のようになっています。
※JWC形式：MS-DOS版 JW_CAD 図面データ
　JWK形式：MS-DOS版 JW_CAD 図形データ
　JWW形式：Windows版 Jw_cad 図面データ（Ver.2.20〜4.20形式）
　JWS形式：Windows版 Jw_cad 図形データ（Ver.2.30〜4.20形式）
　JWクリボスデータ(*.1)
　JWV形式（本ソフトウェアで作成出来るJWW＆画像バインドデータ）
　
開いたJw_cadデータを画像ファイルとして保存したり、印刷したり、クリップボードに転送する事が可能です。※レジストしていない場合は、BMP/WMF/EMF以外の画像を扱う事は出来ません。※試用版です。

Ver.1.07 2007/10/17　追加変更
・［ファイル］→［JWC/JWK→JWW/JWS変換］追加
・［ファイル］→［連続処理］→［JWC/JWK→JWW/JWS変換］追加
・ファイル保存する際、既に同じ名前のファイルが存在する場合、
　拡張子を　.JWW → .JWW_prev のようにリネームしていたのを
　.JWW → ._JWW のようにリネームするよう修正
　（JWWのファイル選択画面で表示されてしまうのを回避する為）
・メニュー［編集］→［JWWクリップボード形式でコピー］調整
　JWC形式データでも図面中央を基準点とするよう修正
・クリップボード関連処理の微調整

編集者: AFsoft World | このブログのURL |この記事のURL

当方のサイトのシェアウェアコーナーに、
「AFJWV Ver.1.06」というツールをアップしました。

Jw_cadデータを指定すると、
その内容を画面に表示するためのビューワーソフトです。
対応形式は、下記のようになっています。
※JWC形式：MS-DOS版 JW_CAD 図面データ
　JWK形式：MS-DOS版 JW_CAD 図形データ
　JWW形式：Windows版 Jw_cad 図面データ（Ver.2.20〜4.20形式）
　JWS形式：Windows版 Jw_cad 図形データ（Ver.2.30〜4.20形式）
　JWクリボスデータ(*.1)
　JWV形式（本ソフトウェアで作成出来るJWW＆画像バインドデータ）
　
開いたJw_cadデータを画像ファイルとして保存したり、印刷したり、クリップボードに転送する事が可能です。※レジストしていない場合は、BMP/WMF/EMF以外の画像を扱う事は出来ません。※試用版です。

Ver.1.06 2007/10/13　追加変更
・メニュー［編集］→［JWWクリップボード形式でコピー］追加
　※JWC形式データでは図面左下（原点）が基準点となります。
　※JWW/JWV形式データでは図面中央（原点）が基準点となります。
・タイマ割り込みの処理内容を微調整
・埋込文字 =、_ の処理内容を修正
・起動JWW内にあるJw_win.jwfの「文字のファイル参照変換機能 REF_FILE」で定義される参照用ファイルの読み込みに対応（起動時に読み込みます）参照用ファイルがファイル名のみの場合（フォルダ指定が無い場合）は、JWC/JWW/JWVファイルを開いた場合にも参照用ファイルの読み込みを行います。（※参照用ファイルそのものの内容の随時チェックは行いません）

編集者: AFsoft World | このブログのURL |この記事のURL

当方のサイトに、
「JWクリボス(JwClibos) Ver.1.10」（シェアウェア）を登録しました。

--

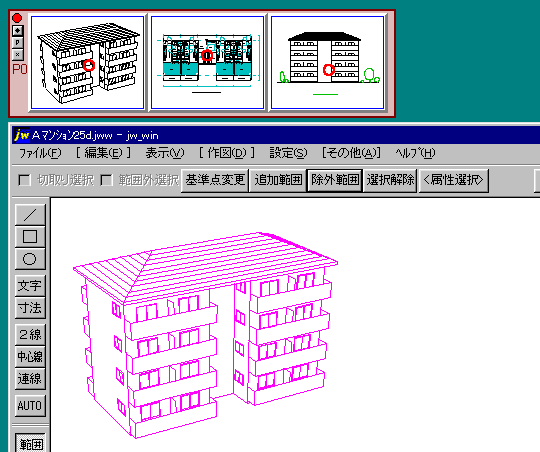

Jw_cad for Windows（JWW）で切取／コピーされるJWWクリップボードを監視して、クリップボード図形を複数保管し、切り替えて利用するためのツールです。切り替えた後はJWWで再度[貼付]をクリックして下さい。本ソフトで図形を指定する前には必ず、JWW上で一度、切取／コピーを行って下さい。
※エラーする場合には運用を中止してください。
※インストールするフォルダは、多くの一時ファイルを作成・保存しますので、十分な空き容量がある事を確認しておいて下さい。
※試用版のダウンロードが出来ます。試用版では設定が保存出来ない等の制限があります。以前の試用版で充分の方は御利用に注意して下さい。以前のバージョンに戻す場合には、一旦、本ソフト（exe,dll）を削除してから旧バージョンのインストールを行って下さい。
※試用版ですのでレジストされている方はダウンロードしないよう御注意下さい。
--　
Ver.1.10 2007/10/11　追加変更
・図形ブラウザでJWKファイルを貼り付けた場合、Jw_cadで範囲選択
　を行った際、その中の点と文字が仮表示色にならない不具合を修正
・本ソフト起動時、起動しているJw_cadを検索し、最初に見つかった
　Jw_cadのWindowsハンドルを取得してそれを初期選択状態とした
--

です。

編集者: AFsoft World | このブログのURL |この記事のURL

Jw_cad が Ver.5.22 にバージョンアップとの事です。

FARCHI より

Version 5.20 で、印刷時における既定線色の線幅の基準値を600dpi固定としましたが、プリンタの使用状況等を考慮して、300dpi固定に仕様変更することとしました。線幅が以前と変わって困る場合は、「線幅を1/100mm単位とする」にチェックを入れてから調整していただくようお願いいたします。

◆Version 5.22 での変更点は以下のとおりです。(2007/10/08)
・印刷時における既定線色の線幅の基準値を、600dpiから300dpiに変更するとともに、基本設定ダイアログの「色・画面」タブで「線幅を1/100mm単位とする」をチェックしたときの調整値を300dpi基準に合わせた。
・タグジャンプで、編集中のファイル名を指定すると、ファイルを読み直さずに、起動オプションのみを解釈するようにした。
・タグジャンプで、ファイル名を指定せず起動オプションのみを指定できるようにした。
・「プレビューを続行しますか？」等のメッセージのダイアログが画面中央に出てしまう現象（V5.21 で発生）を回避した。

との事です。

編集者: AFsoft World | このブログのURL |この記事のURL

当方のサイトのシェアウェアコーナーに、
「AFJWV Ver.1.05」というツールをアップしました。

Jw_cadデータを指定すると、
その内容を画面に表示するためのビューワーソフトです。
対応形式は、下記のようになっています。
※JWC形式：MS-DOS版 JW_CAD 図面データ
　JWK形式：MS-DOS版 JW_CAD 図形データ
　JWW形式：Windows版 Jw_cad 図面データ（Ver.2.20〜4.20形式）
　JWS形式：Windows版 Jw_cad 図形データ（Ver.2.30〜4.20形式）
　JWクリボスデータ(*.1)
　JWV形式（本ソフトウェアで作成出来るJWW＆画像バインドデータ）
　
開いたJw_cadデータを画像ファイルとして保存したり、印刷したり、クリップボードに転送する事が可能です。※レジストしていない場合は、BMP/WMF/EMF以外の画像を扱う事は出来ません。※試用版です。

Ver.1.05 2007/10/09　追加変更
・印刷時の文書タイトル名を31半角文字(BYTES)でカットするよう修正
・メニュー［ファイル］→［連続処理］→［画像ファイルとして保存］追加
・メニュー［ファイル］→［連続処理］→［座標ファイルとして保存］追加
・メニュー［ファイル］→［連続処理］→［印刷］追加

連続処理を付けてみました。連続処理の印刷で、１文書化して、プリンタをPDF作成ソフトにすると、複数のファイルを一括して１つのPDFファイルにする事が出来ます。

編集者: AFsoft World | このブログのURL |この記事のURL

NakaharaさんのCADデータ変換ソフト「JacConvert」（シェアウェア）が Ver.2.86にバージョンアップされました。このソフトでは、Jw_cadのデータ形式(JWW/JWC)と DXF形式との相互変換が出来ます。DCONVERT等を組み合わせて利用することで DWG形式を扱う事も出来ますし、PDF出力を行う事も出来ます。

建築フォーラム　よりダウンロード！

下記、ドキュメントより抜粋

１、今回の変更内容
◆バグ補正
・ＤＸＦ・ＤＷＧ入力：ブロック図形中に文字数がゼロ(実体が無い)
　マルチテキストが存在すると異常動作する(強制終了やデータの乱れ)

・ＤＸＦ・ＤＷＧ出力：保存設定画面で「文字サイズをAutoCAD用
　に文字サイズを補正する」オプションが機能しない。

◆追加「ストロークフォント」
・ＪＷＣ/ＪＷＷ/ＤＸＤ/ＤＷＧ/ＰＤＦ/ＥＭＦ保存
文字を分割した直線に変換出力する「ストロークフォント」機能を
追加しました。本来の「ストロークフォント」は人がペンで書いた
ような、輪郭を持たない文字の中心線だけで描いたフォントです。
JacConvertの「ストロークフォント」は外見上はフォントに見えま
すが、実際には文字を直線に分解したものです。文字編集が出来な
くなりますが、文字化けを防止することができます。
http://homepage3.nifty.com/jacconvert/stroke/stroke_f.html
を参照ください。
--お礼：Saka.NさんのKST32Bを使用させていただきました。--

◆追加「ソリッド求積」
・その他：ソリッド図形を色別に集計する「ソリッド求積」を追加
　　　　　しました。
「ソリッド図形」とは
　　実行するには[メニュー][ファイル][ソリッド求積]へ進みます。
　　同一フォルダ内のＪＷＷ・ＤＷＧ・ＤＸＦファイルのソリッド
　　図形面積を集計します。
　　同一ファイルでなおかつ同一色を集計し、エクセル等で開くこ
　　とができるＣＳＶ形式ファイルを出力します。ＣＳＶファイル
　　は指定フォルダ内に「Jac求積.csv」というファイル名で出力し
　　ます。常に上書きしますので、ご注意ください。
　　Jw_cadの標準カラーパレットとAutoCADの色番号1〜9までの色に
　　は個別の名前を付けることができます。
http://homepage3.nifty.com/jacconvert/solid/JacSolid.htm
　　を参照ください。

編集者: AFsoft World | このブログのURL |この記事のURL

株式会社ケントテクニカルサービスさんのサイトCADツール
　属性変更ツールがあります。

　取扱いは作ってみました、CADツール。のブログの中で説明されています。

　

編集者: ■現場のJW+Web2.0■ | このブログのURL |この記事のURL

Jw_cadVer5.21
　JwのUpだよ

ワークス片桐の[ヒント情報ログ]他力本願寺
　現場向きの鉄骨集計のUp
　外部変形使っての積算に便利だね！

■外部変形−ソリッド求積05
　siegel's BLOG 『精進寺』さんより
　外部変形です　これは　いいかんじだなぁ・・
　金桜さんの外部変形！

HinoADO Tools
　R螺旋階段
　Hinoさんの外部変形！第3段です！螺旋階段検討に抜群の威力

編集者: ■現場のJW+Web2.0■ | このブログのURL |この記事のURL

Jw_cad Ver.5.21 をダウンロードして、
Windows Vista Ultimate 64bit に入れてみました。

一応、以前のものはアンインストールを行ったあとに、
同じフォルダへ 5.21 をインストールしました。

標準添付の外部変形「三斜計算」は、動作しました。
（各設定は無指定（デフォルト）のまま取りあえず動かしてみただけです）
「日影計算」は無くなったようです。

編集者: AFsoft World | このブログのURL |この記事のURL

Jw_cad が Ver.5.21 にバージョンアップとの事です。

FARCHI より

◆Version 5.21 での変更点は以下のとおりです。(2007/10/03)
・外部エディタコマンドでの文字基準点が文字コマンドでの基準点と等しくなるようにした。
・外部エディタの範囲選択のとき、[Shift]キー、[Ctrl]キーを押しながら終点を指示すると、基準点が次のようになるようにした。
　(1)[Shift]キーの場合、左下。
　(2)[Ctrl] キーの場合、中中。
　(3)[Shift]と[Ctrl]キーの場合、変更文字の基点。
・ポップアップの一時表示メッセージがアクティブにならないようにした。
・JWW_SMPL.EXE を 32ビットアプリケーションに変更した。
・JWW_KAGE.EXE 及び JWW_KAGE.BAT を配布ファイルから削除した。
・クロックメニューの右AMのフェースが、初回のみ左AMと同じになってしまうバグ(V.5.20)をフィックスした。
・ファイル操作関係のコマンドで[F1]キーを押すと、関連するトピックが見つからない現象を解消した。

との事です。
